Bentonit çamuru, sondaj projelerinin can damarıdır ve kalitesi genellikle operasyonun başarısını veya başarısızlığını belirler. Yatay yönlü sondaj (HDD) teknolojisi başlangıçta yalnızca nehirler üzerinden boru hatları döşemek için kullanılsa da, artan pazar talebiyle birlikte uygulama alanı önemli ölçüde genişlemiştir. Bentonit, yatay yönlü sondaj çamuru için birincil bulamaç malzemesi haline gelmiştir.
Peki, yatay yönlü sondaj teknolojisi ve bentonit çamuru operasyon sürecinde hangi özel rolleri oynar? Ve sondaj sürecinin istenen sonuçlara ulaşmasını sağlamak için bentonit çamuru nasıl ayarlanmalıdır?
Yönlü Sondaj Teknolojisi ve Çamurun İşlevleri
1. Yönlü Sondaj Teknolojisinin Prensibi
(1) Sondaj

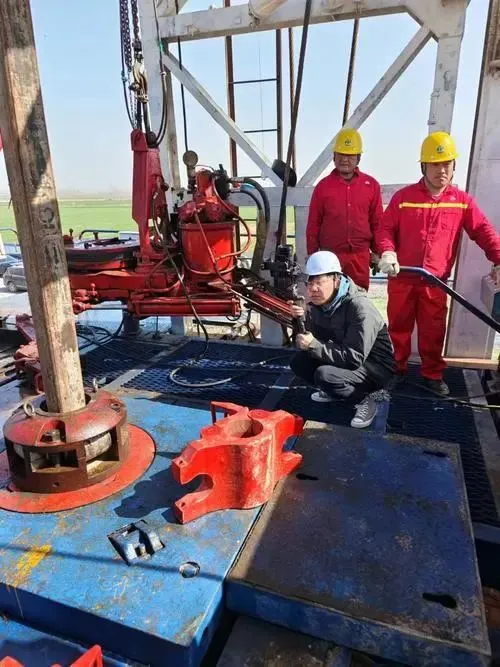

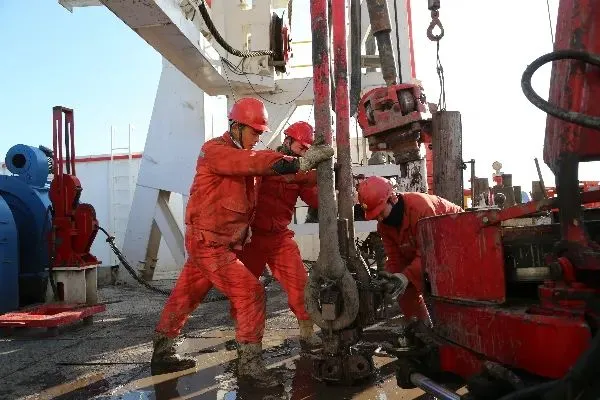

Sondaj kulesi, planlanan boru hattı güzergahının bir ucuna sabitlenir. Önceden belirlenmiş bir açıya göre, ekipman sondaj çubuğunu hareket ettirir; bu da döner ve matkap ucunu ilerletir. Konumlandırma aletlerinin yönlendirmesiyle, sondaj makinesi gerekli derinlik ve uzunluğa göre ilerler, yeraltı engellerini aşarak diğer uca ulaşır.
Bu işlem sırasında, sondaj borusuna ve matkap ucuna bentonit bazlı çamur veya çimento bulamacı enjekte etmek için bir çamur pompası kullanılır. Bu, sondaj deliğini stabilize etmeye, çökmesini önlemeye, matkap ucunu soğutmaya ve sondaj borusunu yağlayarak çevredeki toprak katmanları tarafından sıkışmasını veya takılmasını önlemeye yardımcı olur.
(2) Geri Delme
Matkap ucu ve boru topraktan çıktıktan sonra, matkap ucu çıkarılır ve yerine bir geri genişletme aleti takılır. Ardından güç ünitesi, matkap borusunu ve geri genişletme aletini ters yönde çekerek, boru hattına yer açmak için sondaj deliğini genişletir.
(3) Geri çekme
Geri genişletme işlemi sırasında, boru hattı geri genişletme aletinin arkasına bağlanır. Sondaj borusu ve geri genişletme aleti geri çekilirken, boru hattını genişletilmiş sondaj deliğine eş zamanlı olarak sürüklerler ve tamamen yerleştirilene kadar bu işlem devam eder; böylece boru hattı döşeme süreci tamamlanır.
2. Çamurun İşlevleri
(1) Kesimlerin Asılması ve Taşınması
Bu, sondaj çamurunun en temel işlevlerinden biridir. Sondaj ucu veya rayba tarafından oluşturulan kesme parçalarını (kaya veya toprak parçacıkları) sondaj deliğinden dışarı taşır, deliği temiz tutar ve geri çekme işlemi sırasında boru hattının sorunsuz bir şekilde döşenmesini kolaylaştırır.
(2) Sondaj Deliğinin Stabilize Edilmesi
Sabit ve düzgün bir sondaj deliği duvarının korunması, yatay yönlü sondajın başarısı için kritik öneme sahiptir. Ayrıca hızlı ve yüksek kaliteli sondaj sonuçları elde etmenin temel bir gerekliliğidir.
(3) Yağlama
Sondaj çamuru, hem ilk kılavuz deliği açma hem de boru hattı geri çekme aşamalarında etkili yağlama sağlar. Bu yağlama, özellikle sert kaya oluşumlarında genişletme işlemi sırasında faydalıdır ve genişletme aletinin aşınmasını azaltır.
(4) Soğutma
Sondaj ve genişletme işlemleri sırasında, hem matkap ucu hem de genişletme aleti kaya veya toprak içinde dönerken önemli miktarda ısı üretir. Matkap çubuğu da sondaj deliği duvarıyla sürtünme yoluyla ısı üretir. Sondaj çamuru bu bileşenleri soğutmaya yardımcı olarak ömürlerini uzatır. hizmet hayat.
(5) Oluşum Analizi
Yüzeye çıkan çamuru analiz ederek, operatörler yer altı litolojisi hakkında bilgi edinebilir ve inşaat sürecinde zamanında ayarlamalar yapabilirler.
Yatay Yönlü Sondaj Çamurunun Özellikleri ve İndeks Gereksinimleri
1. Çamurun Özellikleri
Yatay yönlü sondaj (HDD) projelerinde bentonit çamurunun performans gereksinimleri, inşaat koşullarına ve yeraltı ortamlarına bağlı olarak değişmektedir. Bu nedenle, sondaj çamurunun saha içi hazırlama yöntemleri ve formülasyonları da buna göre farklılık gösterebilir.
Ancak, çamurun temel işlevleri göz önüne alındığında, yatay sondaj (HDD) işlemleri için genellikle aşağıdaki genel özellikler gereklidir:
(1) Viskozite
Viskozite, sıvının akışa karşı direncini ifade eder. Uygun viskozite, sondaj kuyusu içinde çamurun etkili bir şekilde dolaşımını sağlar. Viskozite çok yüksekse, sondaj sırasında direnci artırarak inşaat verimliliğini düşürür. Viskozite çok düşükse, sondaj artıklarını sondaj kuyusundan dışarı taşıyamaz. İdeal viskozite, sahadaki jeolojik koşullara göre ayarlanmalıdır.
(2) Jel Gücü
Jel dayanımı, bentonit çamurunun çok önemli bir özelliğidir. Bu, çamurun zamanla jel yapısı oluşturma ve bu sayede sondaj kuyusundaki kırık parçaları askıda tutma yeteneğini ifade eder.
Eğer sondaj artıkları düzgün bir şekilde askıda tutulmazsa, sondaj kuyusunun dibine çöker ve sirkülasyonu engelleyebilir. Bu durum, kuyu içi basıncının artmasına, formasyon kırılmasına, yüzey taşmasına, sondaj borularının gömülmesine veya hatta alet kaybına yol açabilir.
(3) Akışkanlık
HDD çamurunun zaman içinde iyi bir akışkanlık özelliğini koruması gerekir. Depolama veya sirkülasyon duraklamaları sırasında viskozite aşırı derecede artmamalıdır. Jel kıvamına gelen çamur, kuyu duvarını destekleme ve basınç dengesini koruma etkinliğini kaybedebilir.
(4) Düşük Filtrasyon Kaybı
Düşük filtrasyon kaybı, yatay yönlü sondaj (HDD) çamuru için çok önemlidir. Düşük sıvı kaybına sahip çamur, sondaj kuyusu duvarında ince ve dayanıklı bir filtre tabakası oluşturarak duvar çökme riskini azaltır. Ayrıca, şişme, büzülme veya dengesizliğe neden olabilecek aşırı su emilimini de önler.
(5) Tiksotropi
Tiksotropi, çamurun çalkalandığında viskozitesinin azalması ve hareketsiz kaldığında viskozitesini yeniden kazanması yeteneğini ifade eder. Çamur dolaşımı durduktan sonra, tiksotropik özellikler, çamurun kesimleri askıda tutmak için yeterli jel gücünü hızla yeniden kazanmasını sağlar.
Aynı zamanda, dolaşım yeniden başladığında, çamur pompayı aşırı yüklemeden kolayca akmalıdır. İyi tiksotropiye sahip çamur, pompa üzerindeki stresi azaltır ve verimli karıştırma ve taşımayı destekler.
2. Farklı Formasyonlar İçin Çamur İndeksi Gereksinimleri
Farklı jeolojik oluşumlar, sondaj çamuruna farklı talepler getirir. Tipik tabakalara dayalı performans gereksinimleri aşağıdaki gibidir:
İnşaat Sırasında Farklı Katmanlar İçin Çamur Performans Gereksinimleri
| Öğe | Kil Tabakası | İnce Kum Tabakası | Kaba Kum Tabakası |
| Yoğunluk (g/mL) | 1.05–1.07 | 1.05–1.07 | 1.07–1.10 |
| Marsh Hunisi Viskozitesi (ler) | 35–40 | 45–65 | 60–70 |
| Sıvı Kaybı (mL) | 14–15 | 12–13 | 10–11 |
| Çamur Kek Kalınlığı (mm) | 1.0–1.2 | 1.3–1.5 | 1,5–2,0 |
| Jel Mukavemeti (Pa) | 0–2 / 2–6 | 2–4 / 4–8 | 2–6 / 6–10 |
| Akma Noktası/Plastik Viskozite Oranı (Pa/(mPa·s)) | <1.0 | <1.0 | <1.0 |
| Kum İçeriği (%) | <3 | <3 | <3 |
| pH Değeri | 8.5–9 | 8.5–9 | 8.5–9 |
(1) Kil Tabakası
Kil tabakaları genellikle alüvyal kum, silt ve siltli topraktan oluşur. Yaygın örnekler arasında sarı çamur taşı ve kahverengi çamur taşı bulunur.
Bu oluşumlar nispeten sert ve yüksek emiciliğe sahiptir. İyi delinebilirlik ve gözeneklilik sunarak, etkili alet döndürme, itme ve kazı işlemlerine olanak tanırlar. Kil tabakaları genellikle stabildir ve delinmesi en kolay tabakalar olarak kabul edilir.
(2) İnce Kum Tabakası
İnce kum oluşumları, büyük miktarda sarı kumun yanı sıra çakıl veya mıcır içeren kil veya silt karışımından oluşur. Bu oluşumlar orta derecede gözenekliliğe sahiptir. Çökme, çamur kaybı ve su emilimine eğilimlidirler. Pilot sondaj ve genişletme sırasında bu katmanlar kolayca çökebilir ve dikkatli çamur kontrolü gerektirir.
(3) Kaba Kum Tabakası
İri kum tabakaları tipik olarak büyük miktarlarda sarı kum, yüksek su içeriğine sahip bataklık kumu ve çakıl içerir. Bu oluşumlar nispeten nadirdir. Çok düşük gözenekliliğe sahiptirler ve son derece kararsızdırlar. Şiddetli sondaj çökmesi, çamur sızıntısı ve ekipman sıkışmasına eğilimlidirler. Bu tabakalarda sondaj yavaştır ve malzemenin aşındırıcı yapısı nedeniyle ekipman aşınması önemlidir.
Çamur için Bentonitin Özellikleri

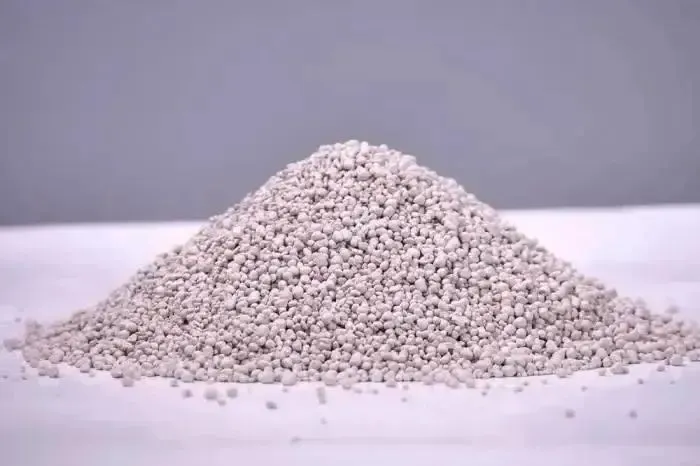

Bentonit, ana bileşeni montmorillonit olan bir kil türüdür. Montmorillonit, katmanlar arası değiştirilebilir katyonların türüne ve içeriğine göre genellikle sodyum bazlı ve kalsiyum bazlı bentonit olarak sınıflandırılır.
Yatay yönlü sondaj çamurunda kullanılan bentonit aşağıdaki özelliklere sahiptir:
1. Sodyum Bazlı Bentonit
Sodyum bazlı bentonit, HDD uygulamalarında kullanılan başlıca tiptir. Yüksek su emme kapasitesine, büyük şişme oranına ve yüksek bulamaç verimine sahiptir. Suda dağıtıldığında, iyi viskozite, tiksotropi ve kayganlık özelliklerine sahip bir jel oluşturur.
Amerikan şirketleri genellikle ABD'nin Wyoming eyaletinden elde edilen doğal sodyum bazlı bentonit kullanmaktadır. Buna karşılık, Çin'de daha yaygın olarak yapay sodyum bazlı bentonit kullanılmaktadır.
2. Yüksek Montmorillonit İçeriği
Bentonitin fiziksel ve kimyasal özellikleri büyük ölçüde içerdiği montmorillonit türüne ve miktarına bağlıdır. Montmorillonit içeriği ne kadar yüksekse, bulamaç verimi de o kadar yüksek olur. Wyoming'den elde edilen doğal sodyum bazlı bentonit, 85% veya daha fazla montmorillonit içerir. Yüksek kaliteli yerli bulamaç sınıfı bentonit tipik olarak 80%'nin üzerinde montmorillonit içerir.
3. Düşük Kum İçeriği
Sondaj çamurunda kullanılan bentonitin, çamur kalitesini sağlamak ve sondaj ekipmanının aşınmasını önlemek için kum içeriğinin 3%'den az olması gerekir.
4. Yüksek Jel Mukavemeti
Bentonit, yüksek jel mukavemeti sağlayarak daha büyük sondaj artıklarını askıda tutmasına olanak tanır. Sondaj çamuru kuyuda statik haldeyken, katı artıkları askıda tutmak için yeterli jel mukavemetini korumalıdır. Bu artıklar, çökelmeyi önlemek için çıkarma sırasında da askıda kalmalıdır; aksi takdirde sirkülasyonu engelleyebilir ve basınç birikmesine, formasyon kırılmasına, yüzey taşmasına veya hatta aletlerin gömülmesine ve sondajın başarısız olmasına yol açabilir.
5. İyi Suya Uyum Sağlama
İnşaat alanları genellikle su kalitesinin değişken olduğu uzak bölgelerde bulunur.
Bulamaç hazırlamak için kullanılan su, yüksek düzeyde kalsiyum ve magnezyum iyonları içerebilir veya asidik olabilir. Kalitesiz bentonit, bu tür suyla karıştırıldığında topaklanabilir ve ayrışabilir, bu da viskoziteyi önemli ölçüde azaltarak onu kullanılamaz hale getirir. İyi bir bentonit bulamacı, bu etkilere karşı dirençli olmalı ve değişen su koşullarında stabil kalmalıdır.
Çözüm
Yatay yönlü sondajın başarısı için doğru bentonit seçimi çok önemlidir. proje. Yüksek kaliteli sodyum bazlı bentonit, mükemmel şişme kapasitesi, düşük kum içeriği ve güçlü jel dayanımı sayesinde, zorlu su koşullarında bile stabil sondaj delikleri, verimli kesme atıklarının uzaklaştırılması ve güvenilir sondaj performansı sağlar. Kanıtlanmış performans özelliklerine sahip bentonit kullanarak, operasyonel riskleri azaltabilir, inşaat verimliliğini artırabilir ve daha iyi proje sonuçları elde edebilirsiniz. İster yumuşak kil ister karmaşık kum tabakalarıyla karşı karşıya olun, doğru bentonit çamuru her şeyi değiştirir.
