Lityum demir fosfatın (LFP) sıkıştırma yoğunluğunu artırmak, pillerin hacimsel enerji yoğunluğunu iyileştirmek için çok önemlidir. Ti veya Al gibi elementlerle katkılama ve ikincil sinterleme (aynı zamanda "ikinci fırınlama" olarak da bilinir) iki son derece etkili ancak temelde farklı teknik yaklaşımdır. Aşağıda, her yöntemi ayrıntılı olarak açıklıyoruz.
Epic Powder'daki jet öğütme işlemi, kirlenmeyi önleyen kapalı devre, kuru mekanik bir yöntemdir. Bu işlem sayesinde, 3 ila 45 mikron arasında kontrollü parçacık boyutu dağılımına sahip sert karbon tozları elde edebiliyoruz. Bu çok yönlülük, plastik dolgu maddeleri, kauçuk takviyesi ve su arıtma filtreleri gibi pazarlara hizmet etmesini sağlar.
Yaklaşım 1: İyon Katkılaması (örneğin, Ti⁴⁺, Al³⁺)
İyon katkılama, malzemenin içsel özelliklerini atomik ölçekte değiştirerek işleme performansını iyileştirir.
1. Katkılama İşleminin Temel Amacı: İçsel Elektronik İletkenliği Artırmak
• Sorun: Saf LFP, son derece düşük elektronik iletkenliğe (~10⁻⁹ S/cm) sahip bir yarı iletkendir. Bu durum, şarj-deşarj döngüleri sırasında parçacıklar içinde ve arasında elektron taşınmasını zorlaştırır.

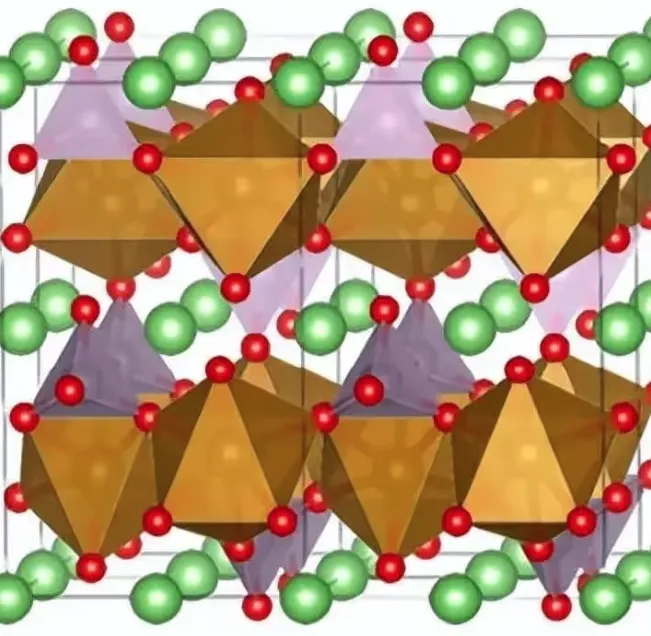

• Katkılamanın Rolü: Li⁺ veya Fe²⁺ bölgelerinin kısmen yüksek değerlikli katyonlarla (örneğin, Ti⁴⁺) değiştirilmesiyle, Fe³⁺ iyonları oluşturularak kristal kafesindeki yük dengesi korunur. Fe²⁺ ve Fe³⁺'ün bir arada bulunması, "küçük polaron sıçraması" mekanizması yoluyla hızlı elektron sıçramasına olanak tanıyarak malzemenin içsel elektronik iletkenliğini önemli ölçüde (birkaç mertebe) artırır.
2. Elektronik İletkenliğin Sıkıştırma Yoğunluğuna Etkisi
• Temel Sebep: Elektrot hazırlama sırasında, silindir presleme toz parçacıklarını deforme eder ve sıkıştırarak temas noktalarını artırır. Katkısız LFP için, düşük iletkenlik, aşırı yoğun preslemenin temas noktalarını artırmasına, ancak aynı zamanda her temas noktasının yüksek dirence sahip olması nedeniyle arayüz direncini de artırmasına neden olur. Bu, elektrolit/katı parçacık arayüzünde zayıf lityum iyon reaksiyonuna yol açarak polarizasyonu artırır ve pil kapasitesini önemli ölçüde azaltır. Sonuç olarak, katkısız LFP'nin bir presleme sınırı vardır ve bu da sıkıştırma yoğunluğunu kısıtlar.
• Katkılı LFP: Parçacık iletkenliğinde önemli ölçüde iyileşme sağlayan, yoğun şekilde preslenmiş parçacıklar iyi ohmik temaslar oluşturarak, ciddi arayüz polarizasyonu olmadan düzgün elektron akışına olanak tanır. Bu, daha yüksek presleme basınçlarına olanak tanıyarak, elektrokimyasal performanstan ödün vermeden daha yüksek sıkıştırma yoğunluğu elde edilmesini sağlar.
Doping, yalıtım pamuğunu (dopingsiz LFP) elastik, iletken kauçuk toplara (dopingli LFP) dönüştürür. Kauçuk topları sıkıca bastırabilirsiniz ve geniş temas yüzeyleri iletken kalır. Ancak pamuğu çok fazla bastırmak, onu hava geçirmez, yalıtım levhasına dönüştürür.
Yaklaşım 2: İkincil Sinterleme (İkinci Pişirme)
İkincil sinterleme, makroskobik ölçekte fiziksel morfolojiyi ve parçacık boyutu dağılımını optimize eder.
1. İkincil Sinterleme İşleminin Tipik Süreci
• İlk Pişirme: LFP'yi sentezlemek için temel katı faz reaksiyonunu tamamlar, ancak ortaya çıkan birincil parçacıklar küçük, düzensiz şekilli, kusurlu veya düzensiz karbon kaplamalı olabilir.
• Kırma/Öğütme: İlk pişirmeden kalan topaklanmış blokları daha ince ve daha homojen tozlar haline getirir.
• İkinci Pişirme: Kırılmış tozu uygun bir sıcaklıkta yeniden sinterler.
2. İkincil Sinterleme Sıkıştırma Yoğunluğunu Nasıl İyileştirir?
• Parçacık Büyümesini ve Küreselleşmeyi Destekler: İkincil sinterleme sırasında, yüzey difüzyonu ve atomik göç, küçük, düzensiz parçacıkların daha büyük hale gelmesine ve daha düzenli hale gelerek küresel veya kübik şekillere yaklaşmasına neden olur. Küresel parçacıklar optimum akışkanlık ve paketleme verimliliğine sahiptir ve bu da silindir presleme sırasında en sıkı paketlemeyi sağlar.
• Parçacık Boyutu Dağılımını Optimize Eder: Kontrollü işlemler, dengeli bir "büyük parçacık + küçük parçacık" dağılımı sağlar. Presleme sırasında, küçük parçacıklar daha büyük parçacıklar arasındaki boşlukları doldurur; tıpkı ince kumun çakıl taşları arasındaki boşlukları doldurması gibi, bu da paketleme yoğunluğunu (yani sıkıştırma yoğunluğunu) önemli ölçüde artırır.
• Karbon Kaplamayı ve Kristalliği İyileştirir: İkincil sinterleme, ilk pişirmeden kaynaklanan kristal kusurlarını onarırken daha düzgün ve eksiksiz bir karbon kaplama sağlar, parçacıkları daha sağlam hale getirir ve yüksek basınç altında kırılmaya daha az eğilimli kılar.
İkincil sinterleme, düzensiz, karışık boyutlu çakıl yığını (ilk pişirilmiş malzeme) işlemeye benzer. İlk olarak, daha küçük parçacıklara ezilir. Daha sonra, ikincil sinterlemenin "tavlama" işlemiyle bu parçacıklar, tekdüze boyutlu, pürüzsüz çakıllara dönüşür. Bu "çakıllar", düzensiz "çakıllara" göre çok daha yoğun bir şekilde üst üste yığılır.“
Özet ve Karşılaştırma
| Özellik | İyon Katkılaması (Ti, Al, vb.) | İkincil Sinterleme (İkinci Pişirme) |
| Eylemin Ölçeği | Atomik/Elektronik Ölçek | Parçacık/Morfoloji Ölçeği |
| Temel İlke | Elektronik iletkenliği artırarak, ciddi polarizasyon olmadan daha yüksek basınçlara olanak tanır. | Parçacık morfolojisini (küreselleştirme) ve boyut dağılımını optimize ederek paketleme verimliliğini artırır. |
| Ana Etki | Düşük iletkenlikten kaynaklanan sıkıştırma ve yoğunluk sınırlarını aşar. | Fiziksel paketlemeyi iyileştirerek sıkıştırma yoğunluğunu doğal olarak artırır. |
| Proses Özellikleri | İlk sinterleme sırasında elde edilen kimyasal bir modifikasyon. | Ek kırma ve sinterleme adımları gerektirir; fiziksel/işlemsel bir değişikliktir. |
| Maliyet | Doping maddesi maliyetlerini içerir ancak ek işlem adımları gerektirmez. | Enerji ve zaman maliyetlerini artırarak üretim maliyetlerini önemli ölçüde yükseltir. |
Üst düzey LFP üretiminde bu iki teknik sıklıkla birleştirilir: iyon dopingi içsel iletkenliği artırırken, ikincil sinterleme parçacık morfolojisini optimize eder. Bu sinerji, hem mükemmel elektrokimyasal performansa hem de ultra yüksek sıkıştırma yoğunluğuna (2,6 g/cm³ veya daha fazla) sahip LFP katot malzemeleri üretir.
Epik Toz Makineleri
At Epik Toz Makineleri, Gelişmiş toz işleme çözümlerinde uzmanlaşmış bir firmayız; bu çözümler arasında en son teknolojiye sahip olanlar da yer almaktadır. jet değirmenleri Yüksek performanslı lityum demir fosfat (LFP) üretimi için tasarlanmıştır. Jet değirmenlerimiz, hassas parçacık boyutu kontrolü ve homojen morfoloji sağlayarak, üstün sıkıştırma yoğunluğu ve elektrokimyasal özelliklere sahip LFP üretimine olanak tanır. Toz işleme ekipmanları alanında lider bir sağlayıcı olarak, özel ihtiyaçlarınızı karşılayacak özel çözümler sunmaya kararlıyız. Pil malzemesi üretiminde başarınızı artıracak özelleştirilmiş bir çözüm için bugün WhatsApp üzerinden bizimle iletişime geçin: +86 157 6227 2120.
