Em material catódico de bateria de íon-lítio Em sistemas eletrônicos de consumo, o óxido de lítio-cobalto (LiCoO₂) apresenta alta densidade de energia, uma plataforma de descarga estável e excelente desempenho de ciclagem. Ele permanece um material catódico essencial para baterias de eletrônicos de consumo 3C. A distribuição do tamanho das partículas, a morfologia, a pureza e a dispersibilidade do pó de óxido de lítio-cobalto afetam diretamente a densidade de compactação do eletrodo, a eficiência do transporte iônico e o desempenho de segurança da bateria. A moagem ultrafina é um processo crítico na produção de óxido de lítio-cobalto. A seleção do equipamento impacta diretamente a qualidade do produto e os custos de produção.
Atualmente, convencional equipamentos de moagem Na indústria, a moagem se divide principalmente em duas categorias: moinhos a jato de ar e moinhos mecânicos. Esses dois tipos de moinhos diferem significativamente em seus princípios de funcionamento, precisão de moagem e cenários de aplicação.
Este artigo, considerando as características do óxido de lítio-cobalto e os rigorosos padrões da indústria de baterias de lítio, compara e analisa as vantagens e desvantagens de desempenho de dois tipos de equipamentos. Também esclarece a solução ideal para a moagem ultrafina do óxido de lítio-cobalto e responde a perguntas frequentes na prática de produção. O objetivo é fornecer uma base científica para que as empresas de materiais para baterias de lítio selecionem os equipamentos adequados.
I. Requisitos Essenciais do Processo para Moagem Ultrafina de Óxido de Lítio-Cobalto
O óxido de lítio-cobalto é um óxido metálico em camadas com dureza Mohs de aproximadamente 5,5 a 6,5. Após a sinterização, tende a formar blocos aglomerados. A moagem ultrafina deve atender aos seguintes quatro requisitos principais:
- Tamanho de partícula precisamente controlável
(tipicamente D50 = 4–8 μm, D97 ≤ 15 μm; produtos de alta gama requerem D50 ≤ 3 μm) - Distribuição estreita do tamanho das partículas
(para evitar que partículas grossas perfurem os separadores e que partículas finas causem reações secundárias) - Contaminação zero por metais
(Impurezas de Fe ≤ 50 ppm; produtos de alta qualidade ≤ 10 ppm) - Proteção inerte para baixas temperaturas
(para evitar oxidação em altas temperaturas, colapso estrutural e riscos de explosão de poeira)
Ao mesmo tempo, a produção deve equilibrar estabilidade contínua, custo de energia e conformidade ambiental. Qualquer desvio no processo pode reduzir diretamente a capacidade da bateria, encurtar sua vida útil e até mesmo causar riscos à segurança.
II. Comparação dos Princípios Fundamentais: Moinho de jato vs Moinho de moagem mecânica
Moinho a jato: Moagem ultrafina de partículas por autoimpacto
Os moinhos Air Jet utilizam fluxo de ar supersônico como fonte de energia. O gás comprimido é acelerado a 300-400 m/s através de um bocal Laval, fazendo com que as partículas de óxido de lítio-cobalto colidam, se cisalhem e se friccionem em alta velocidade dentro da câmara de moagem, realizando a automoagem. Não há contato direto entre o meio de moagem e o material. O equipamento incorpora uma turbina de alta precisão. classificador. A força centrífuga separa as partículas grossas das finas em tempo real. O pó fino qualificado é coletado diretamente. O pó grosso retorna à zona de moagem para reciclagem, operando em um circuito fechado durante todo o processo.

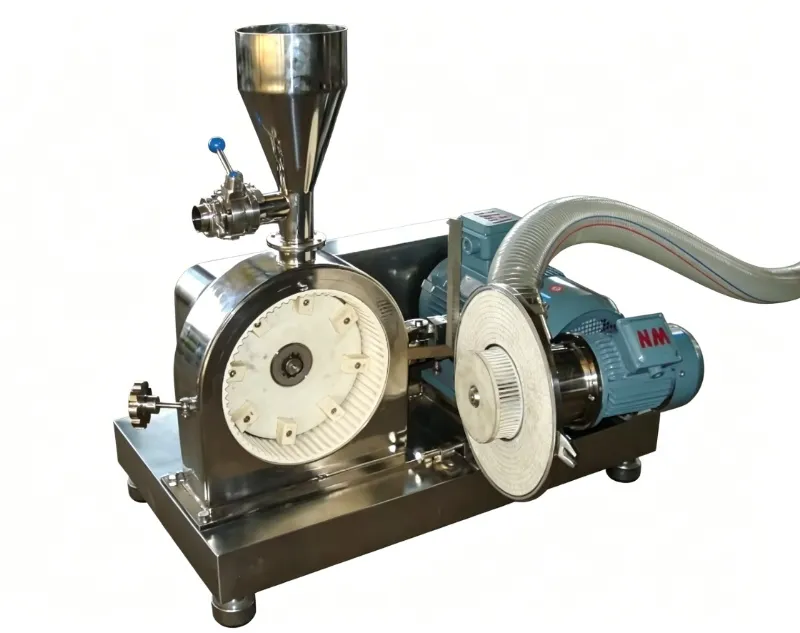

Moinho mecânico de moagem:
Moinhos mecânicos (moinhos classificadores de ar, fresas de pinosOs moinhos de partículas dependem de um rotor giratório de alta velocidade (martelos, lâminas, pinos) para gerar força de impacto mecânico. Isso faz com que o material colida, seja cisalhado e moído contra o estator e as paredes da câmara, reduzindo o tamanho das partículas. O equipamento controla o tamanho das partículas de saída por meio de um classificador. Alguns modelos de ponta utilizam revestimentos cerâmicos para reduzir a contaminação. Por utilizarem energia cinética mecânica para completar o processo de moagem, possuem estrutura simples e alta capacidade de produção.
III. Comparação de desempenho dos dois sistemas na moagem de óxido de lítio-cobalto
Precisão de moagem e controle do tamanho das partículas
Moinhos a jato, através da automoagem de partículas e precisão classificação, consegue moagem ultrafina com um D50 de 1-10 μm. A distribuição granulométrica é estreita (Span ≤ 1,2), sem moagem excessiva ou arraste de partículas grossas. As partículas apresentam alta esfericidade e superfícies lisas, atendendo perfeitamente aos requisitos de conformação de eletrodos de óxido de lítio-cobalto de alta qualidade.
Os moinhos mecânicos são limitados por sua estrutura mecânica. O limite inferior de moagem é de aproximadamente D50 = 8-15 μm, com uma ampla distribuição de tamanho de partículas (Span ≥ 1,8). Eles são propensos à aglomeração de pó fino e resíduos de partículas grossas, o que dificulta o atendimento aos rigorosos requisitos de tamanho de partícula dos materiais de baterias de lítio de alta qualidade.
Pureza e Controle de Contaminação
O óxido de lítio-cobalto é extremamente sensível a impurezas metálicas. Impurezas como ferro e cromo podem desencadear a autodescarga da bateria e riscos de fuga térmica.
Os moinhos a jato de ar não possuem partes móveis em contato com o material. A câmara de moagem é revestida com cerâmica e carboneto de tungstênio, eliminando o desgaste metálico durante todo o processo. As impurezas de ferro podem ser controladas abaixo de 10 ppm, atingindo uma pureza ≥99,9%.
Os moinhos mecânicos envolvem atrito de alta velocidade entre o rotor, os martelos e o material. Mesmo com proteção cerâmica, ainda existem traços de desgaste metálico, e o teor de impurezas pode facilmente ultrapassar 30 ppm, não atendendo aos padrões de produção de óxido de lítio-cobalto de alta qualidade.
Controle de temperatura e estabilidade do material
O óxido de lítio-cobalto é propenso à liberação de oxigênio e à oxidação em altas temperaturas, danificando sua estrutura cristalina em camadas.
Os moinhos a jato de ar utilizam resfriamento por expansão adiabática, mantendo a temperatura da câmara de moagem ≤50°C e operando em baixas temperaturas durante todo o processo. Isso protege perfeitamente a estrutura cristalina e as propriedades eletroquímicas do material. Aliado a um sistema de circulação de nitrogênio em circuito fechado, o teor de oxigênio é ≤100 ppm, eliminando completamente o risco de oxidação e explosão.
Os moinhos mecânicos dependem do atrito mecânico para gerar energia. A temperatura da câmara de moagem atinge facilmente 80-120 °C, o que pode levar à pirólise do óxido de lítio-cobalto e à diminuição da atividade superficial. Um sistema de refrigeração adicional é necessário, aumentando a complexidade do processo.
Capacidade de produção e custos de energia
Moinhos a jato:
- Capacidade: 200–1000 kg/h
- Alto consumo de energia (800–1200 kWh por tonelada)
- Alto investimento em equipamentos
- Alto rendimento do produto ≥99%
Moinhos mecânicos de moagem:
- Capacidade: 500–1500 kg/h
- Baixo consumo de energia (300–500 kWh por tonelada)
- Redução do custo do equipamento
- O rendimento total foi de apenas 85%–90% devido à classificação secundária e à remoção de impurezas.
Adaptabilidade do processo e segurança e proteção ambiental
O pulverizador a jato apresenta um design totalmente selado com pressão negativa, eliminando vazamentos de poeira. Equipado com um sistema de circulação de nitrogênio, é compatível com as características inflamáveis e explosivas do óxido de lítio-cobalto. Atende aos padrões de produção limpa GMP da indústria de baterias de lítio e pode ser integrado perfeitamente em linhas de produção automatizadas.
Os pulverizadores mecânicos apresentam menor capacidade de vedação, resultando em maior risco de vazamento de poeira. Impactos mecânicos podem gerar faíscas com facilidade, exigindo medidas de segurança rigorosas e não atendendo às normas de segurança de produção da indústria de baterias de lítio.
Tabela Resumo
| Dimensão de comparação | Moinho de jato (Tipo Fluidizado/Disco) | Moinho de Impacto Mecânico |
|---|---|---|
| Princípio de moagem | autocolisão de partículas supersônicas | Impacto e cisalhamento do rotor em alta velocidade |
| risco de contaminação por ferro | Extremamente baixo (possibilidade de design totalmente em cerâmica) | Médio (risco de desgaste das ferramentas de corte) |
| Morfologia das partículas | Arredondado, sem microfissuras | Superfícies de fratura nítidas, microfissuras de tensão |
| Controle de temperatura | Próximo à temperatura ambiente (resfriamento por expansão de gás) | Alta geração de calor, requer camisa de resfriamento. |
| Controle de pó fino (D10) | Mais difícil, fração ultrafina mais alta | Melhor controle, menos desgaste excessivo. |
| Consumo de energia | Muito alto (necessário compressor de ar) | Menor consumo de energia |
| Custo do investimento | Alto custo do sistema auxiliar | Compacto e com investimento inicial reduzido |
IV. Conclusão sobre a seleção de equipamentos de moagem ultrafina de óxido de lítio-cobalto
Por meio de uma análise abrangente, podemos observar que os moinhos a jato de ar e os moinhos mecânicos não são substitutos absolutos um do outro na moagem ultrafina de óxido de lítio-cobalto. A escolha depende do posicionamento do produto desejado e da etapa de produção.
Quando escolher uma fresadora a jato de ar?
Se estiver produzindo:
- LiCoO₂ de alta tensão (≥4,45V)
- Materiais catódicos submicrométricos ou finos D50 ≤ 8 μm
- Cadeias de fornecimento de baterias de consumo de alta gama
- P&D ou aplicações de alta precisão
Nesse caso, um moinho a jato é a opção preferida.
Suas vantagens em relação à ausência de contaminação por ferro, preservação da forma das partículas e eliminação de partículas grosseiras são fundamentais para garantir alta segurança da bateria e longa vida útil.
Quando escolher um britador mecânico?
Se estiver produzindo:
- Tensão convencional LiCoO₂
- Materiais de pré-trituração com granulometria grossa D50 ≥ 12 μm
- Produção em larga escala e sensível aos custos
Nesse caso, um moinho de moagem mecânica (com rotor e revestimento totalmente cerâmicos) é mais econômico. Ele atinge alta produtividade com baixo consumo de energia.
Perguntas frequentes do setor
Q1: Como resolver o problema da área superficial BET excessiva após a moagem por jato de óxido de lítio-cobalto?
A moagem por jato pode produzir partículas ultrafinas em excesso, aumentando a área superficial BET, o que pode levar à absorção excessiva de eletrólito durante o enchimento da bateria.
Soluções:
- Otimize os parâmetros de classificação: reduza a pressão de moagem e aumente a velocidade do classificador para minimizar a moagem excessiva.
- Classificação secundária: instalar um classificador de ar de alta precisão após o moinho para remover partículas <1–2 μm.
- Moldagem de partículas: utilize uma máquina de moldagem específica para polir suavemente as partículas e reduzir as partículas finas da superfície.

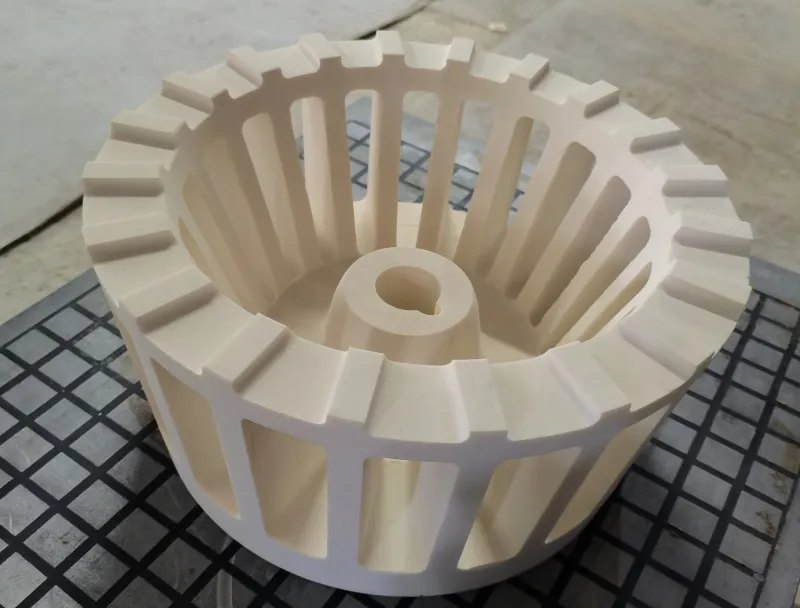

Q2: O que deve ser considerado na modificação completa de moinhos mecânicos com cerâmica para evitar a contaminação por ferro?
As principais zonas mortas incluem:
- Selo dinâmico do eixo: utilize purga de ar ou selos labirínticos com isolamento a gás de pressão positiva.
- Parafusos de fixação das pás do rotor: revestir com tampas de cerâmica ou revestimentos não metálicos.
- Tubulações de alimentação/descarga: utilize tubos totalmente revestidos com cerâmica ou UHMW-PE.
- Remoção de ferro em linha: instale separadores magnéticos antes e depois da retificação para formar dupla proteção.
“Obrigado pela leitura. Espero que meu artigo tenha ajudado. Deixe um comentário abaixo. Você também pode entrar em contato com o suporte online da Zelda para quaisquer outras dúvidas.”
— Publicado por Emily Chen
