في مادة الكاثود لبطارية الليثيوم أيون في أنظمة الشحن والتفريغ، يتميز أكسيد الليثيوم والكوبالت (LiCoO₂) بكثافة طاقة عالية، ومنصة تفريغ مستقرة، وأداء دورة ممتاز. ولا يزال مادة أساسية للكاثود في بطاريات الأجهزة الإلكترونية الاستهلاكية. يؤثر توزيع حجم الجسيمات، وشكلها، ونقائها، وقابليتها للتشتت في مسحوق أكسيد الليثيوم والكوبالت بشكل مباشر على كثافة ضغط القطب، وكفاءة نقل الأيونات، وأداء سلامة البطارية. يُعد الطحن فائق النعومة عملية بالغة الأهمية في إنتاج أكسيد الليثيوم والكوبالت، ويؤثر اختيار المعدات بشكل مباشر على جودة المنتج وتكاليف الإنتاج.
حالياً، التيار السائد معدات الطحن ينقسم هذا القطاع بشكل رئيسي إلى فئتين: مطاحن النفث الهوائي والمطاحن الميكانيكية. ويختلف هذان النوعان اختلافاً كبيراً في مبادئ عملهما ودقة الطحن وحالات الاستخدام.
تُقارن هذه المقالة، مع مراعاة الخصائص المادية لأكسيد الليثيوم والكوبالت والمعايير الصارمة لصناعة بطاريات الليثيوم، بين مزايا وعيوب أداء نوعين من المعدات، وتحللها. كما توضح الحل الأمثل للطحن فائق الدقة لأكسيد الليثيوم والكوبالت، وتجيب على الأسئلة الشائعة في ممارسات الإنتاج. والهدف هو توفير أساس علمي لشركات مواد بطاريات الليثيوم عند اختيار المعدات.
أولاً: متطلبات العملية الأساسية لطحن أكسيد الليثيوم والكوبالت فائق النعومة
أكسيد الليثيوم والكوبالت هو أكسيد معدني طبقي ذو صلابة موس تتراوح بين 5.5 و 6.5 تقريبًا. بعد التلبيد، يميل إلى تكوين كتل متكتلة. يجب أن تستوفي عملية الطحن فائق النعومة المتطلبات الأساسية الأربعة التالية:
- حجم الجسيمات قابل للتحكم بدقة
(عادةً D50 = 4-8 ميكرومتر، D97 ≤ 15 ميكرومتر؛ تتطلب المنتجات عالية الجودة D50 ≤ 3 ميكرومتر) - توزيع حجم الجسيمات الضيق
(لتجنب اختراق الجسيمات الخشنة للفواصل وتسبب الجسيمات الدقيقة في حدوث تفاعلات جانبية) - خالٍ تماماً من التلوث المعدني
(شوائب الحديد ≤ 50 جزء في المليون؛ المنتجات عالية الجودة ≤ 10 جزء في المليون) - حماية خاملة في درجات الحرارة المنخفضة
(لمنع الأكسدة في درجات الحرارة العالية، والانهيار الهيكلي، ومخاطر انفجار الغبار)
في الوقت نفسه، يجب أن يوازن الإنتاج بين الاستقرار المستمر، وتكلفة الطاقة، والامتثال البيئي. أي انحراف في العملية قد يقلل بشكل مباشر من سعة البطارية، ويقصر عمرها الافتراضي، بل وقد يتسبب في مخاطر تتعلق بالسلامة.
ثانيًا: مقارنة المبادئ الأساسية: مطحنة جيت مقابل مطحنة الطحن الميكانيكية
مطحنة نفاثة: طحن فائق النعومة ذاتي التأثير للجسيمات
تستخدم مطاحن النفث الهوائي تدفق الهواء فوق الصوتي كمصدر للطاقة. يتم تسريع الغاز المضغوط إلى سرعة 300-400 متر/ثانية عبر فوهة لافال، مما يؤدي إلى تصادم جزيئات أكسيد الليثيوم والكوبالت وقصها واحتكاكها بسرعة عالية داخل حجرة الطحن، محققةً بذلك الطحن الذاتي. لا يوجد اتصال مباشر بين وسائط الطحن والمادة. يشتمل الجهاز على توربين عالي الدقة. مُصَنِّف. تفصل قوة الطرد المركزي الجزيئات الخشنة والناعمة في الوقت الفعلي. ويتم جمع المسحوق الناعم المؤهل مباشرة. أما المسحوق الخشن فيُعاد إلى منطقة الطحن لإعادة تدويره، حيث تعمل العملية في حلقة مغلقة طوال مراحلها.
مطحنة الطحن الميكانيكية:
المطاحن الميكانيكية (مطاحن تصنيف الهواء, مطاحن الدبابيستعتمد هذه الآلات على دوّار عالي السرعة (مطارق، شفرات، دبابيس) لتوليد قوة صدم ميكانيكية. يؤدي ذلك إلى اصطدام المادة وقصها وطحنها على الجزء الثابت وجدران الحجرة، مما يقلل من حجم الجسيمات. تتحكم الآلة في حجم الجسيمات الناتجة من خلال مُصنِّف. تستخدم بعض الطرازات المتطورة بطانات خزفية للحد من التلوث. وبفضل اعتمادها على الطاقة الحركية الميكانيكية لإتمام عملية الطحن، تتميز هذه الآلات ببنية بسيطة وقدرة إنتاجية عالية.
ثالثًا: مقارنة أداء النظامين في طحن أكسيد الليثيوم والكوبالت
دقة الطحن والتحكم في حجم الجسيمات
مطاحن النفث، من خلال الطحن الذاتي للجسيمات والدقة تصنيف, يمكن تحقيق طحن فائق الدقة بقطر متوسط (D50) يتراوح بين 1 و10 ميكرومتر. يتميز توزيع حجم الجسيمات بضيقه (Span ≤ 1.2)، دون أي طحن زائد أو دخول جسيمات خشنة. تتمتع الجسيمات بكروية عالية وأسطح ناعمة، مما يجعلها مثالية لمتطلبات تشكيل أقطاب أكسيد الليثيوم والكوبالت عالية الجودة.
تُعاني المطاحن الميكانيكية من قيود في بنيتها الميكانيكية. يبلغ الحد الأدنى للطحن حوالي 8-15 ميكرومتر (D50)، مع توزيع واسع لحجم الجسيمات (Span ≥ 1.8). وهي عُرضة لتكتل المساحيق الدقيقة وبقاء بقايا جسيمات خشنة، مما يُصعّب تلبية متطلبات حجم الجسيمات الصارمة لمواد بطاريات الليثيوم عالية الجودة.
مراقبة النقاء والتلوث
أكسيد الليثيوم والكوبالت شديد الحساسية للشوائب المعدنية. ويمكن أن تؤدي شوائب مثل الحديد والكروم إلى تفريغ البطارية ذاتيًا ومخاطر الهروب الحراري.
لا تحتوي مطاحن النفث الهوائي على أجزاء متحركة تلامس المادة. تُبطّن حجرة الطحن بالسيراميك وكربيد التنجستن، مما يمنع تآكل المعدن طوال عملية الطحن. ويمكن التحكم في شوائب الحديد بحيث لا تتجاوز 10 جزء في المليون، ما يحقق نقاءً ≥99.9%.
تعتمد المطاحن الميكانيكية على احتكاك عالي السرعة بين الدوار والمطارق والمادة. وحتى مع وجود الحماية الخزفية، تبقى آثار ضئيلة من تآكل المعدن، ويمكن أن يتجاوز محتوى الشوائب بسهولة 30 جزءًا في المليون، مما لا يفي بمعايير إنتاج أكسيد الليثيوم والكوبالت عالية الجودة.
التحكم في درجة الحرارة واستقرار المواد
أكسيد الليثيوم والكوبالت عرضة لإطلاق الأكسجين والأكسدة عند درجات الحرارة العالية، مما يؤدي إلى تلف بنيته البلورية الطبقية.
تستخدم مطاحن النفث الهوائي التبريد بالتمدد الأديباتي، مما يحافظ على درجة حرارة غرفة الطحن عند 50 درجة مئوية أو أقل، ويعمل عند درجات حرارة منخفضة طوال العملية. هذا يحمي البنية البلورية للمادة وخصائصها الكهروكيميائية بشكل مثالي. وبالإضافة إلى نظام تدوير النيتروجين ذي الدائرة المغلقة، فإن محتوى الأكسجين لا يتجاوز 100 جزء في المليون، مما يقضي تمامًا على خطر الأكسدة والانفجار.
تعتمد المطاحن الميكانيكية على الاحتكاك الميكانيكي لتوليد الطاقة. تصل درجة حرارة حجرة الطحن بسهولة إلى 80-120 درجة مئوية، مما قد يؤدي إلى تحلل أكسيد الليثيوم والكوبالت حراريًا وانخفاض نشاط السطح. لذا، يلزم وجود نظام تبريد إضافي، مما يزيد من تعقيد العملية.
الطاقة الإنتاجية وتكاليف الطاقة
مطاحن نفاثة:
- السعة: 200-1000 كجم/ساعة
- استهلاك عالٍ للطاقة (800-1200 كيلوواط ساعة لكل طن)
- استثمار كبير في المعدات
- إنتاجية عالية للمنتج ≥99%
مطاحن الطحن الميكانيكية:
- السعة: 500-1500 كجم/ساعة
- استهلاك منخفض للطاقة (300-500 كيلوواط ساعة لكل طن)
- انخفاض تكلفة المعدات
- بلغ إجمالي الإنتاج 85%–90% فقط بسبب التصنيف الثانوي وإزالة الشوائب
قابلية التكيف مع العمليات والسلامة وحماية البيئة
يتميز جهاز الطحن النفاث بتصميم محكم الإغلاق يعمل بضغط سلبي كامل، مما يمنع تسرب الغبار. وهو مزود بنظام تدوير النيتروجين، ما يجعله متوافقًا مع خصائص أكسيد الليثيوم كوبالت القابلة للاشتعال والانفجار. كما أنه يفي بمعايير التصنيع الجيد (GMP) لإنتاج بطاريات الليثيوم النظيفة، ويمكن دمجه بسلاسة في خطوط الإنتاج الآلية.
تتميز المطاحن الميكانيكية بأداء إحكام ضعيف، مما يزيد من خطر تسرب الغبار. كما أن الصدمات الميكانيكية قد تُولّد شرارات بسهولة، الأمر الذي يتطلب إجراءات حماية صارمة، وهو ما لا يفي بلوائح السلامة الخاصة بصناعة بطاريات الليثيوم.
جدول ملخص
| بُعد المقارنة | مطحنة جيت (نوع سائل/قرصي) | مطحنة التأثير الميكانيكية |
|---|---|---|
| مبدأ الطحن | تصادم الجسيمات فوق الصوتية مع بعضها البعض | تأثير وقص الدوار عالي السرعة |
| خطر التلوث بالحديد | منخفض للغاية (تصميم سيراميكي كامل ممكن) | متوسط (خطر استخدام أدوات القطع) |
| مورفولوجيا الجسيمات | مستديرة، بدون تشققات دقيقة | أسطح كسر حادة، شقوق إجهاد دقيقة |
| التحكم في درجة الحرارة | بالقرب من درجة حرارة المحيط (تبريد تمدد الغاز) | توليد حرارة عالية، يتطلب غلاف تبريد |
| مسحوق ناعم (D10) للتحكم | أكثر صعوبة، نسبة فائقة النعومة أعلى | تحكم أفضل، طحن أقل |
| استهلاك الطاقة | مرتفع جداً (يلزم وجود ضاغط هواء) | انخفاض استهلاك الطاقة |
| تكلفة الاستثمار | تكلفة النظام المساعد المرتفعة | حجم صغير واستثمار أولي أقل |
رابعاً: خاتمة حول اختيار معدات الطحن فائق الدقة لأكسيد الليثيوم والكوبالت
من خلال تحليل شامل، يتضح لنا أن "مطاحن الهواء النفاثة" و"المطاحن الميكانيكية" ليستا بديلين مطلقين لبعضهما البعض في الطحن فائق الدقة لأكسيد الليثيوم والكوبالت. يعتمد الاختيار على موقع المنتج المستهدف ومرحلة الإنتاج.
متى تختار مطحنة الهواء النفاثة؟
في حالة الإنتاج:
- LiCoO₂ عالي الجهد (≥4.45 فولت)
- مواد الكاثود ذات الحجم دون الميكرون أو الدقيق D50 ≤ 8 ميكرومتر
- سلاسل توريد بطاريات المستهلكين عالية الجودة
- البحث والتطوير أو التطبيقات عالية الدقة
إذن، فإن مطحنة النفاثات هي الخيار المفضل.
تُعد مزاياها في انعدام التلوث بالحديد، والحفاظ على شكل الجسيمات، والتخلص من الجسيمات الخشنة أساسية لضمان سلامة البطارية العالية وعمرها الطويل.
متى تختار الكسارة الميكانيكية؟
في حالة الإنتاج:
- الجهد التقليدي LiCoO₂
- مواد مرحلة التكسير المسبق الخشنة D50 ≥ 12 ميكرومتر
- إنتاج واسع النطاق وحساس للتكلفة
إذن، تُعدّ مطحنة الطحن الميكانيكية (ذات الدوّار والبطانة الخزفية الكاملة) أكثر فعالية من حيث التكلفة. فهي تحقق إنتاجية عالية مع استهلاك منخفض للطاقة.
الأسئلة الشائعة في الصناعة
س1: كيف يمكن حل مشكلة المساحة السطحية الزائدة بعد عملية طحن أكسيد الليثيوم والكوبالت باستخدام مطحنة النفاث؟
قد ينتج عن الطحن النفاث جزيئات فائقة الدقة بشكل مفرط، مما يزيد من مساحة سطح BET، والتي يمكن أن تمتص الكثير من الإلكتروليت أثناء ملء البطارية.
الحلول:
- تحسين معايير التصنيف: تقليل ضغط الطحن وزيادة سرعة المصنف لتقليل الطحن الزائد.
- التصنيف الثانوي: تركيب مصنف هوائي عالي الدقة بعد المطحنة لإزالة الجسيمات التي يقل حجمها عن 1-2 ميكرومتر
- تشكيل الجسيمات: استخدم آلة تشكيل مخصصة لتلميع الجسيمات بلطف وتقليل الجزيئات الدقيقة السطحية

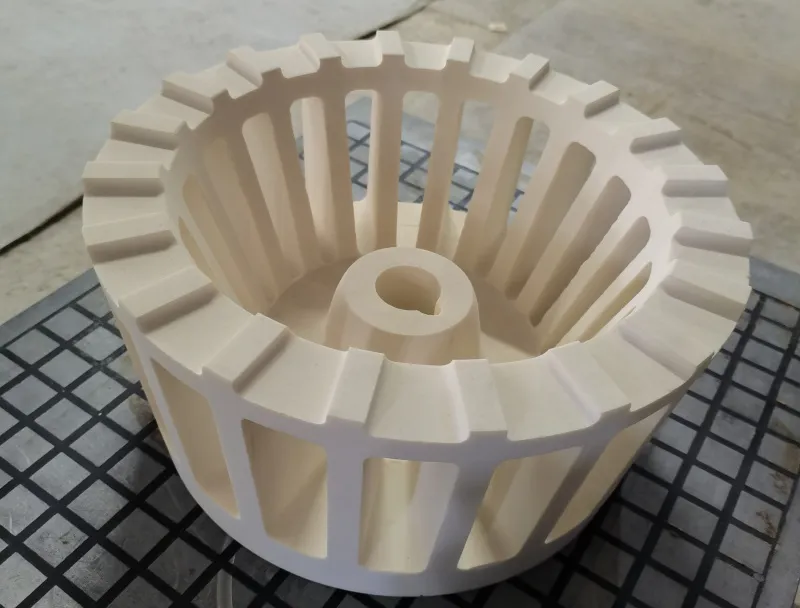

س2: ما الذي يجب مراعاته في التعديل الكامل للسيراميك للمطاحن الميكانيكية لتجنب التلوث بالحديد؟
تشمل المناطق الميتة الرئيسية ما يلي:
- مانع تسرب العمود الديناميكي: استخدم مانع تسرب الهواء أو مانع تسرب المتاهة مع عزل الغاز بضغط موجب
- مسامير تثبيت شفرات الدوار: تُغطى بأغطية سيراميكية أو طلاءات غير معدنية.
- أنابيب التغذية/التفريغ: استخدم أنابيب مبطنة بالكامل بالسيراميك أو بمادة البولي إيثيلين فائق الوزن الجزيئي (UHMW-PE).
- إزالة الحديد أثناء عملية الطحن: قم بتركيب فواصل مغناطيسية قبل وبعد عملية الطحن لتشكيل حماية مزدوجة
