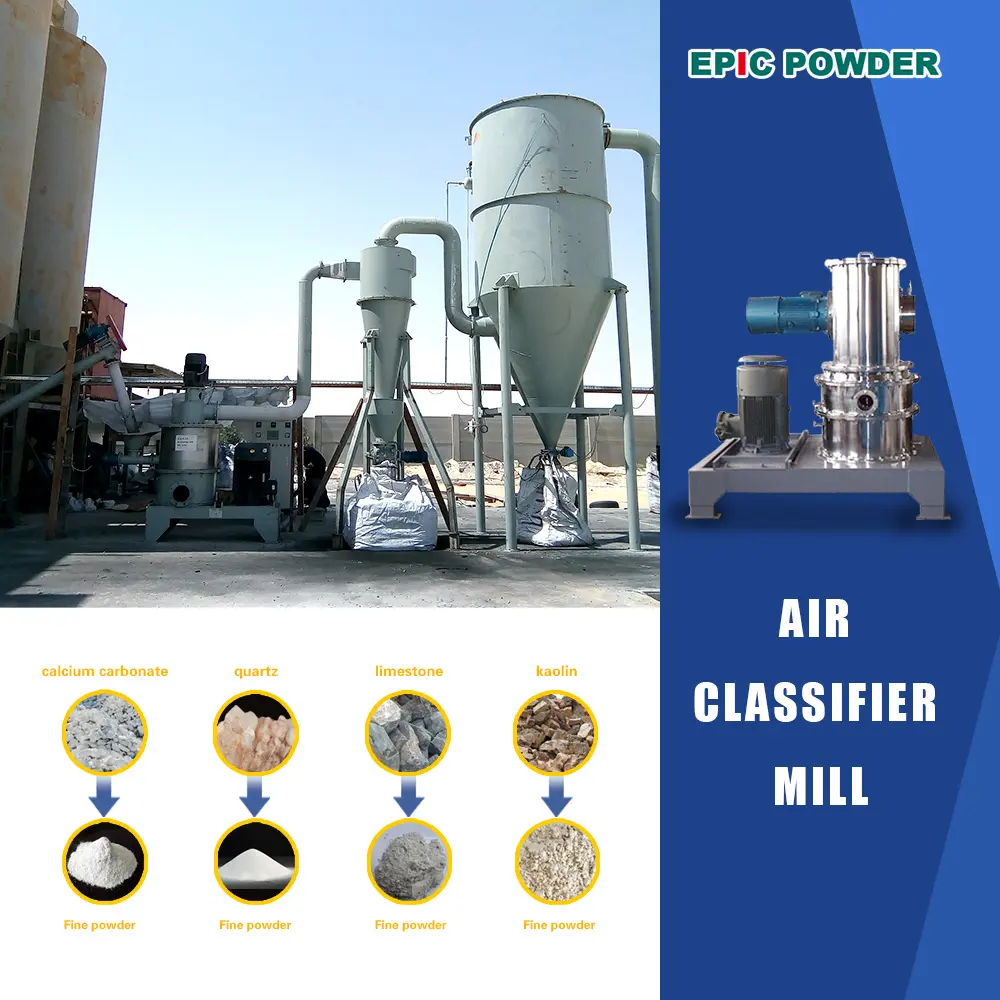

Moinho de classificação de ar

O material é enviado uniformemente para a câmara de moagem pelo sistema de alimentação e é fortemente impactado pelo disco de moagem rotativo de alta velocidade. Ao mesmo tempo, ele é submetido à força centrífuga para colidir com a engrenagem do anel de britagem e é submetido a várias forças abrangentes, como cisalhamento, atrito e colisão. O material é moído e o material britado se move para o classificação área com o fluxo de ar. Os materiais grossos e finos são separados através da roda de classificação ajustada pela conversão de frequência.

Princípio de funcionamento

O material é enviado uniformemente para a câmara de moagem pelo sistema de alimentação e é fortemente impactado pelo disco de moagem rotativo de alta velocidade. Ao mesmo tempo, ele é submetido à força centrífuga para colidir com a engrenagem do anel de britagem e é submetido a várias forças abrangentes, como cisalhamento, fricção e colisão. O material é moído e o material britado se move para a área de classificação com o fluxo de ar. Os materiais grossos e finos são separados por meio da roda de classificação ajustada pela conversão de frequência. Os produtos que atendem aos requisitos de finura entram no coletor de ciclone e no coletor de pó com o fluxo de ar para coleta, e as partículas grossas retornam à área de moagem para continuarem quebradas.

Características e benefícios

Integração de moagem e classificação, a roda de classificação é ajustada para obter partículas ideais, e o rotor de classificação pode ser instalado horizontalmente ou verticalmente.
Diferentes tipos de discos de moagem são usados com base nas características dos materiais para obter diferentes forças de moagem e melhorar a eficiência de moagem.
As peças principais são feitas de cerâmica, garantindo que não haja contato com o metal durante a moagem, proporcionando alta pureza ao produto final.
Ele pode produzir produtos com vários tamanhos de partículas ao mesmo tempo; a moagem é feita em sistema fechado, com baixo nível de poeira e ruído, e o processo de produção é limpo e ecologicamente correto.

Produtos relacionados

Parâmetros técnicos

Parâmetros técnicos do moinho de classificação de ar série MJW-L

MODELO	300	400	500	700	800	900	1000	1100	1250	1500	2000
Potência do motor de moagem (kw)	7.5	22	30	45	55	75-90	90	110-132	132-160	200-250	355
Velocidade de rotação de moagem (rpm)	7500	4800	4200	3000	2800	2350	2100	1920	1800	1500	1120
Classificação da potência do motor (kw)	2.2	4	5.5	7.5	7.5-11	15	15-22	22-30	22-37	45-55	55-75
Classificação da velocidade de rotação (rpm máx.)	4500	3250	3000	2920	2500	2200	2000	1800	1800	1500	1150
Finura (hum)	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300
Capacidade （kg/h）	2-100	10-1000	15-1500	20-2000	25-2500	40-4000	45-4500	60-6000	75-7500	100-10000	15-15000

Parâmetros técnicos do moinho de classificação de ar série MJW-W

MODELO	300	400	500	600	700	1000	1250	1500
Potência do motor de moagem (kw)	7.5	22	30	37	45	75-90	132-160	200-250
Velocidade de rotação de moagem (rpm)	7500	4800	4200	3500	3000	2100	1800	1500
Classificação da potência do motor (kw)	3	5.5	7.5	15	15	22	30	45
Classificação da velocidade de rotação (rpm máx.)	8500	6000	4650	4000	3300	2400	1900	1500
Finura (hum)	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300
Capacidade （kg/h）	2-100	10-1000	15-1500	18-1800	20-2000	45-4500	75-7500	100-10000

Parâmetros técnicos do moinho de classificação de ar série MJW-A

MODELO	300	450	500	700	900	1100
Potência do motor de moagem (kw)	30	22	30	45	75-90	110-132
Velocidade de rotação de moagem (rpm)	7000	4350	3850	2760	2350	1920
Classificação da potência do motor (kw)	1.5	5.5	5.5	7.5	15	30
Classificação da velocidade de rotação (rpm máx.)	4500	3200	3000	3000	2200	2000
Finura (hum)	10 - 300	10 - 300	10 - 300	10 - 300	10 - 300	10 - 300
Capacidade （kg/h）	5-100	20-1000	30-1500	40-2000	80-4000	120-6000

Parâmetros técnicos do moinho de classificação de ar série MJL-W

MODELO	500	600	800	1000	1250	1500
Potência do motor de moagem (kw)	30	37	55	90	160-200	250
Velocidade de rotação de moagem (rpm)	4200	3380	2800	2100	1800	1500
Classificação da potência do motor (kw)	5.5	7.5	7.5-11	15-22	22-37	37-45
Classificação da velocidade de rotação (rpm máx.)	4650	4000	3000	2400	1900	1500
Finura (hum)	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300	5 - 300
Capacidade （kg/h）	15-1500	20-2000	25-2500	45-4500	75-7500	100-10000
