Que vous soyez en train de traiter nourriture Qu’il s’agisse d’ingrédients, de produits chimiques ou de minéraux, le choix de la technologie de broyage appropriée est crucial pour la qualité du produit et l’efficacité de la production. Ce guide présente les principes fondamentaux du broyage de particules solides et décrit les principaux types d’équipements, afin de vous permettre de prendre des décisions éclairées pour votre procédé.
1. Principes fondamentaux du broyage à particules solides
Le broyage, également appelé concassage, réduction de taille ou comminution, est le procédé de réduction de la taille des particules solides par action mécanique. Lorsqu'une force mécanique est appliquée à une particule, des contraintes internes s'accumulent jusqu'à la formation de fissures et la fragmentation de la particule en morceaux plus petits.
Les équipements de broyage industriels permettent la réduction de taille grâce à plusieurs mécanismes distincts :
| Mécanisme | Comment ça marche | Application typique |
| Compression à double surface | Les particules sont écrasées ou cisaillées entre deux surfaces solides. | Broyeurs à cylindres, concasseurs à mâchoires |
| Impact sur une seule surface | Les particules sont accélérées et percutent une surface solide à grande vitesse. | Broyeurs à marteaux, broyeurs à jet |
| Coupe et cisaillement | Les forces de cisaillement ou les ondes de pression fracturent les particules | Broyeurs colloïdaux, broyeurs à disques |
Le broyage peut être effectué à sec ou en milieu humide, et le choix entre ces deux options influe considérablement sur le choix des équipements, le traitement en aval et les caractéristiques du produit.
| Note sur l'efficacité énergétique : Le broyage est l'une des opérations les plus énergivores du traitement des poudres ; pourtant, seulement 1 à 2 TP3T de l'énergie consommée sert réellement à la réduction de la taille des particules. Le reste est dissipé par frottement et par chaleur à l'intérieur du broyeur. L'optimisation énergétique de votre circuit de broyage représente l'une des opportunités de réduction des coûts les plus importantes pour votre usine. |
Étant donné le grand nombre de variables influençant les performances de broyage, le dimensionnement des équipements repose en grande partie sur l'expérience. Chez Epic Powder Machinery, nous vous recommandons vivement de valider votre procédé par des essais en laboratoire ou à l'échelle pilote avant d'investir dans des équipements de production à grande échelle – et nous sommes là pour vous accompagner dans cette démarche.
2. Équipements de fraisage industriels courants
Vous trouverez ci-dessous un aperçu des principaux types d'équipements de broyage utilisés dans le traitement industriel des poudres, y compris leurs principes de fonctionnement et leur utilisation typique. cas.

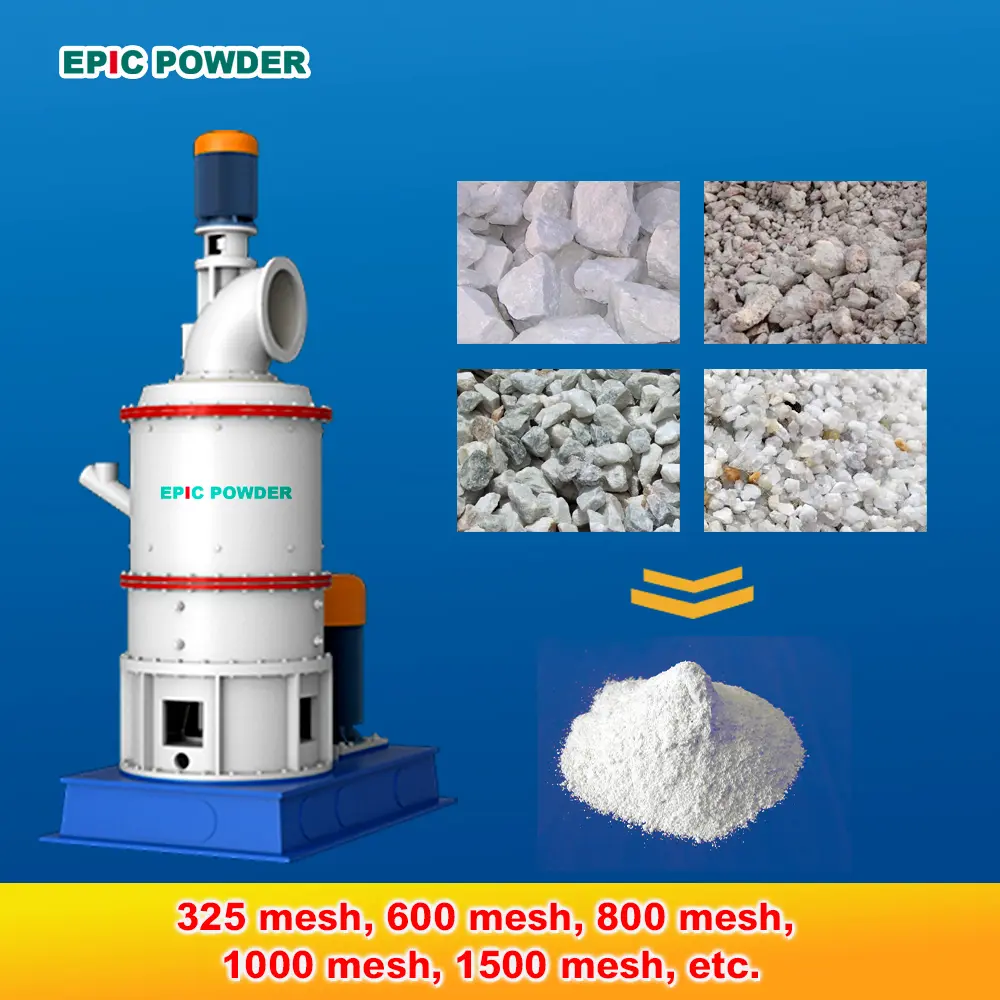

Broyeurs à cylindres (Broyeurs à cylindres)
Les broyeurs à cylindres utilisent deux cylindres contrarotatifs. Le matériau est introduit entre les cylindres et soumis à des forces de compression et de cisaillement lors de son passage, ce qui réduit la taille des particules. Pour une efficacité accrue, plusieurs paires de cylindres peuvent être disposées en série avec des écartements progressivement décroissants. Les cylindres peuvent également être rainurés pour améliorer l'adhérence du matériau.
Les broyeurs à cylindres haute pression (fonctionnant à 10–50 bars) offrent une intensité de broyage nettement supérieure. Ces systèmes intègrent des mécanismes de déclenchement par ressort pour éviter les surcharges en cas d'introduction de matières étrangères dans l'alimentation.

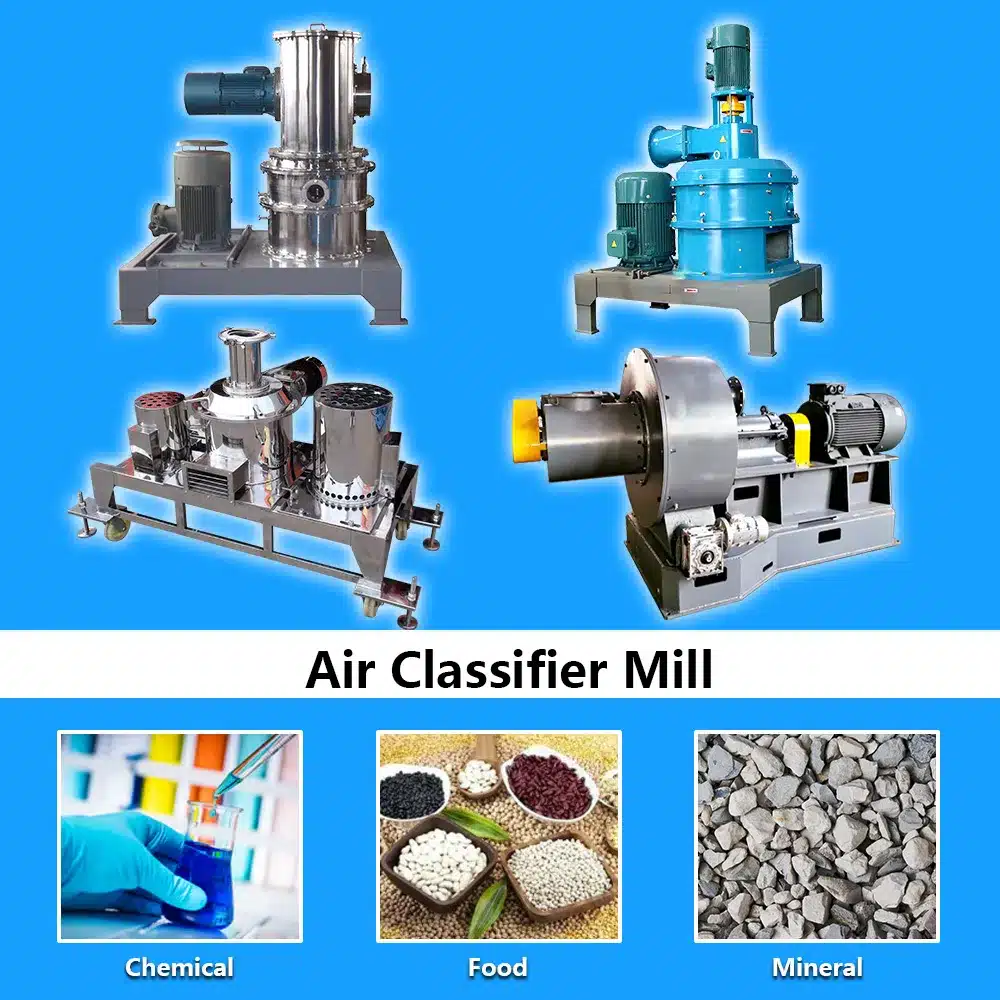

Broyeurs à percussion
Les broyeurs à percussion permettent de réduire la taille des particules en accélérant le matériau dans des éléments à percussion à grande vitesse — tels que des marteaux, des broches ou des batteurs — tournant à des vitesses périphériques très élevées.
Broyeurs à broches (broyeurs à disques) Elle comporte un disque fixe et un disque rotatif, chacun muni de plusieurs picots. Le matériau forcé à travers le réseau de picots est frappé et broyé de manière répétée.
broyeurs à marteaux On utilise un disque rotatif muni de marteaux oscillants qui frappent la matière et la projettent contre la paroi du broyeur. Des tamis intégrés permettent d'affiner la granulométrie. Les broyeurs à marteaux à grande vitesse (vitesse périphérique de 40 à 70 m/s) peuvent produire des particules inférieures à 0,1 mm.
Moulins universels sont une variante avancée dotée d'éléments d'impact plus complexes, de pistes de broyage et d'inserts de tamis, fonctionnant à des vitesses de pointe de 40 à 100 m/s pour une production plus fine.

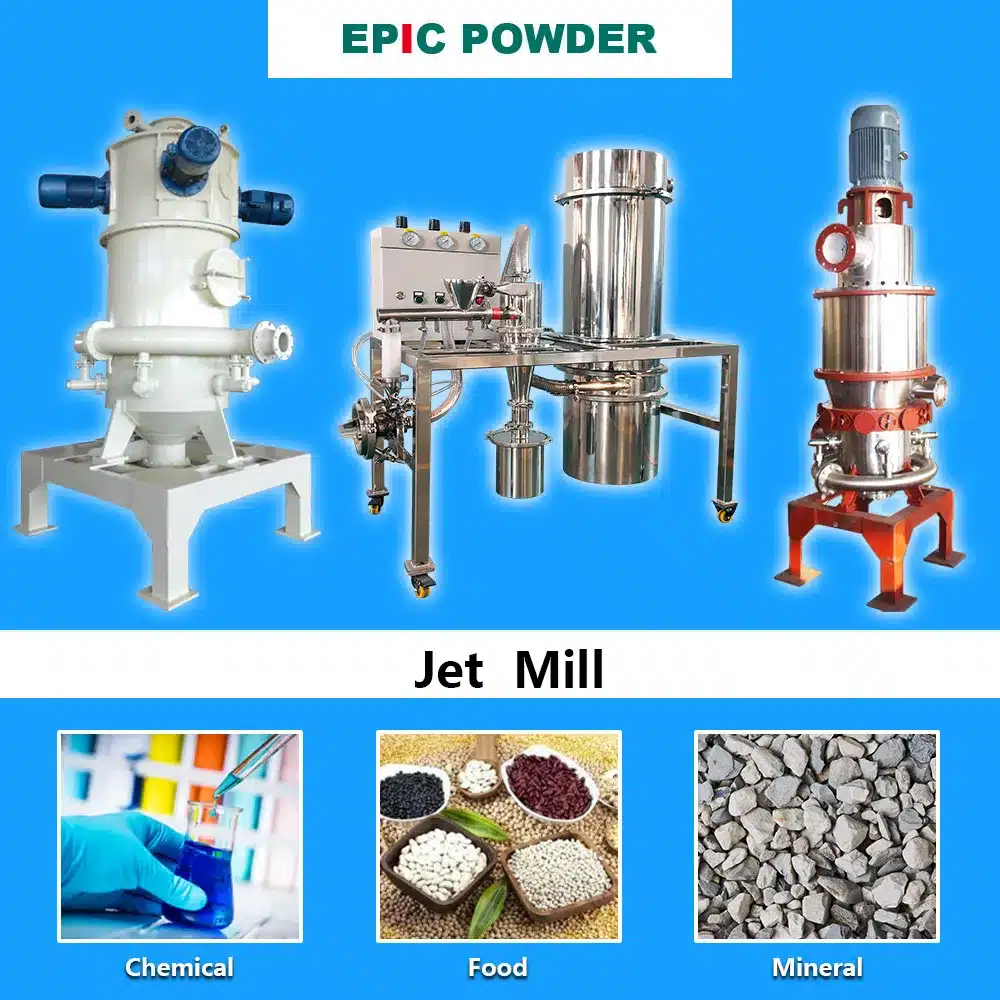

Moulins à jet (Moulins à jet d'air)
Les broyeurs à jet utilisent du gaz comprimé pour accélérer des particules à des vitesses très élevées (jusqu'à 250 m/s) avant de les projeter sur une cible statique ou sur un flux de particules accélérées à contre-courant. L'énergie cinétique de la collision provoque la fracture sans aucun contact mécanique, ce qui rend les broyeurs à jet idéaux pour les matériaux thermosensibles ou ultra-durs.
Étant donné qu'un seul passage produit une large distribution granulométrique, les broyeurs à jet sont toujours équipés d'un système intégré. classificateur qui recycle les particules surdimensionnées pour un broyage plus poussé jusqu'à l'obtention de la taille de particules cible.
Broyeurs à boulets — Sec
Les broyeurs à billes à sec sont constitués d'un cylindre rotatif partiellement rempli de billes de broyage, généralement en céramique ou en acier. La rotation du cylindre et le mouvement de culbutage des billes entraînent la fragmentation des particules par impact entre les billes, entre les billes et la paroi du cylindre, et par frottement. Dans certains modèles, un agitateur interne assure le mouvement des billes, remplaçant ainsi la rotation du cylindre.
Broyeurs à billes — Humides (broyeurs à billes agités)
Pour le broyage humide, les broyeurs à billes agitées sont la technologie privilégiée. Au lieu d'un cylindre rotatif, un agitateur interne met en mouvement les billes de broyage, créant ainsi des forces d'impact et d'attrition intenses sur les particules en suspension. Les broyeurs verticaux compacts, dotés de lits de billes agitées à forte densité, peuvent supporter des puissances élevées et atteindre des granulométries de l'ordre de quelques dizaines de microns.
Un tamis à la sortie du broyeur sépare les billes de broyage du produit. L'agitation de billes densément tassées générant une chaleur importante, ces broyeurs nécessitent un système de refroidissement par double enveloppe afin de protéger les produits thermosensibles.
Broyeurs colloïdaux
Les broyeurs colloïdaux sont largement utilisés dans le traitement industriel des suspensions, notamment lorsqu'une solution compacte et facile à intégrer est requise. Un rotor à grande vitesse, tournant à l'intérieur d'un carter de précision, génère d'intenses forces de cisaillement qui brisent les particules en suspension dans un milieu liquide. Des orifices d'évacuation dans le carter permettent l'évacuation continue du matériau traité.
Les broyeurs colloïdaux peuvent être configurés en circuit ouvert (passage unique) ou en circuit fermé (recirculation avec classification) mode, en fonction de la réduction de taille des particules requise et de la dureté du matériau.
3. Comment choisir la bonne rectifieuse
Le choix du broyeur adapté repose sur l'évaluation de deux facteurs principaux : la granulométrie cible et la dureté du matériau. Utilisez les tableaux ci-dessous comme point de départ, puis contactez notre équipe d'ingénieurs pour une analyse détaillée du procédé.
Sélection par taille de particule cible (d50)
| Taille des particules cibles | Technologies appropriées |
| Grossier (~10 mm) | broyeurs à cylindres, concasseurs à marteaux |
| Moyen à fin (~1 mm) | Broyeurs à cylindres, broyeurs à marteaux |
| Fine (~0,1 mm) | Broyeurs à cylindres multi-étages, broyeurs à cylindres haute pression, broyeurs à marteaux à grande vitesse, broyeurs universels, broyeurs à broches/disques |
| Ultrafine (~0,025 mm / 25 µm) | Broyeurs universels, broyeurs à broches/disques, broyeurs à jet, broyeurs à billes à agitation humide |
Sélection selon la dureté du matériau (échelle de Mohs)
| Dureté de Mohs | Exemples de matériaux | Technologies appropriées |
| 1–3 (Mou) | Talc, gypse, sel, calcite | Broyeurs à cylindres, broyeurs à cylindres haute pression, broyeurs à marteaux, broyeurs universels, broyeurs à broches/disques, broyeurs à billes humides, broyeurs colloïdaux |
| 4–6 (Moyen) | Fluorite, apatite, feldspath | Broyeurs à cylindres haute pression, broyeurs universels, broyeurs à billes à agitation humide |
| 7–10 (Difficile) | Quartz, topaze, corindon, diamant | Broyeurs à cylindres haute pression, broyeurs à jet, broyeurs à billes à agitation humide |
Broyage par voie humide ou par voie sèche : si votre procédé requiert une suspension en sortie, ou si votre matériau est sensible à la température et bénéficie d’un refroidissement liquide, le broyage par voie humide avec un broyeur à billes agité ou un broyeur colloïdal est généralement le point de départ. Pour les poudres fluides à l’état final sec, les technologies de broyage à sec (broyeurs à impact, broyeurs à jet, broyeurs à cylindres) sont généralement privilégiées.
4. Résumé
Choisir la solution de broyage de poudres adaptée est une décision complexe qui prend en compte de nombreux facteurs : les propriétés des matériaux, la granulométrie cible, les exigences de traitement (humide ou sec), la consommation d’énergie et l’intégration en aval. Ce guide propose un cadre de départ structuré, mais chaque procédé présente des exigences spécifiques qui nécessitent une évaluation technique personnalisée.
Poudre épique
À Poudre épique, Nous proposons une vaste gamme d'équipements et des solutions sur mesure pour répondre à vos besoins spécifiques. Notre équipe possède plus de 20 ans d'expérience dans le traitement de diverses poudres. Epic Powder est spécialisée dans les technologies de traitement des poudres fines pour les industries minière, chimique, agroalimentaire, pharmaceutique, etc.
Contactez-nous dès aujourd'hui pour une consultation gratuite et des solutions personnalisées !
Prêt à trouver la solution de broyage adaptée à votre processus ?
Contactez l'équipe d'ingénierie d'Epic Powder Machinery sur www.epic-powder.com/contact
