신에너지 자동차와 에너지 저장 장치의 폭발적인 성장 속에서, 합성 흑연 양극 소재는 탁월한 수명과 고율 충방전 성능 덕분에 리튬 이온 배터리 양극재 시장에서 701,000톤 이상의 압도적인 시장 점유율을 차지하고 있습니다. 본 논문에서는 비정질 탄소 원료 덩어리가 엄격한 정제 과정을 거쳐 고에너지 결정질 입자로 변환되는 합성 흑연의 전체 제조 공정을 심층적으로 분석합니다.
프로세스 원칙
1. 원자재 선정 및 구조적 진화 패턴
생산에 사용되는 원자재 합성 흑연 양극재 리튬 이온 배터리의 최종 전기화학적 성능, 압축 밀도 및 사이클 수명을 결정하는 데 있어 코크스 원료는 매우 중요한 역할을 합니다. 이 중 석탄계 니들 코크스, 석유계 니들 코크스, 그리고 석유 코크스가 가장 널리 사용됩니다. 고성능 배터리 양극에는 니들 코크스가 선호됩니다. 니들 코크스는 높은 이방성과 우수한 중간상 구조를 가지고 있어 흑연화 후 매우 균일한 층상 결정 구조를 형성할 수 있습니다. 중저가형 양극에는 비용 효율적인 석유 코크스가 일반적으로 사용됩니다.
분자 수준에서 석탄과 석유에서 유래한 중질분은 정제 과정에서 고온 열분해, 중합 반응, 그리고 중간상 변환을 겪습니다. 이 과정에서 특정한 광학 이성질체를 갖는 중간상 단위가 생성됩니다. 고온 흑연화 과정에서 이러한 중간상 단위는 탄소 원자의 재배열을 유도하여 최종 탄소 결정이 침상 코크스 미세 결정의 평면을 따라 규칙적으로 적층되도록 합니다. 결과적으로 침상 코크스는 일반 석유 코크스보다 초기 흑연화도가 높습니다. 동일한 흑연화 조건에서 침상 코크스는 더 높은 용량과 더 우수한 압축 밀도를 가진 제품을 생산할 수 있습니다.
2. 분말 공학의 원리:
합성흑연은 원료 코크스에서 완제품 분말에 이르기까지 여러 단계의 분쇄 및 성형 과정을 거칩니다. 이 과정에서 센티미터 크기의 입자가 점차 마이크론 크기의 분말로 변환됩니다.
굵은 분쇄와 미세 분쇄:
기계적 에너지는 주로 입자 내부의 결합력을 극복하는 데 사용됩니다. 고속 충격, 전단 또는 분쇄 시 바늘 모양의 코크스는 구조적으로 약한 면을 따라 파손됩니다. 높은 종횡비의 입자가 미세 결정의 무작위 배향을 유발하여 양극의 속도 성능을 저하시키는 것을 방지하기 위해 입자는 특정 형상을 사용해야 합니다. 에어젯 밀 또는 고속 기계식 분쇄기를 사용합니다. 이렇게 하면 불규칙하고 각진 모양의 입자가 거의 구형 또는 감자 모양의 형태로 변환됩니다.
집적의 원리:
미크론 크기의 코크스 분말을 아스팔트 바인더와 혼합합니다. 200~500°C의 고온에서 기계적 교반을 가하면 용융된 아스팔트가 코크스 분말 표면을 코팅하여 밀리미터 또는 미크론 크기의 응집체를 형성합니다. 이후 볼 밀링 또는 탈응집 공정을 통해 큰 입자는 조밀하게 밀집된 미세 코크스 분말로 구성된 구형의 2차 입자로 분해됩니다. 이러한 구조는 전극의 가공성 및 전력 특성에 직접적인 영향을 미칩니다.
3. 흑연화 메커니즘:
합성 흑연 양극 제조에서 흑연화는 핵심적인 고온 처리 단계입니다. 과립형 탄소 소재를 2,300~3,000°C 범위의 온도로 흑연화로에 넣습니다. 탄소 원자는 무질서한 배열에서 규칙적인 육각형 층상 결정 구조로 변환되어 우수한 전기 전도성과 리튬 이온 삽입 용량을 갖게 됩니다.
미시적 관점에서 흑연화는 세 단계로 나눌 수 있습니다.
| 흑연화 단계 | 미시적 진화 메커니즘 |
|---|---|
| 1단계: 초기 주문 | 탄소 원자는 충분한 에너지를 얻어 2차원 육각형 탄소 네트워크 내에서 초기 재배열이 가능해집니다. |
| 2단계: 3차원적 개발 | 탄소층은 측면으로 팽창하고 동시에 수직으로 쌓여 초기 3차원 결정 구조를 형성합니다. |
| 3단계: 결함 수정 | 약 3000°C에 가까운 온도에서는 격자 결함이 거의 제거되어 이상적인 상태에 가까운 흑연 결정 구조가 형성됩니다. |
흑연화 정도는 재료가 이상적인 흑연 결정에 얼마나 근접한지를 나타냅니다. 격자 결함이 적을수록 전기 전도도가 높아지고 가역 용량이 커집니다. 이는 일반적으로 (002) 결정면의 층간 간격 d002로 측정됩니다. 이상적인 흑연의 경우 이 값은 0.3354 nm입니다.
4. 탄소 코팅 개질의 원리
합성 흑연은 높은 비표면적과 풍부한 표면 결함으로 인해 충방전 과정에서 부반응이 발생하기 쉽습니다. 탄소 코팅은 입자 표면에 조밀하고 비정질의 탄소층을 형성하여 비표면적을 감소시키고 부반응을 최소화합니다.これにより 초기 쿨롱 효율이 향상됩니다.
탄화 단계(800~1300°C) 동안 코팅 재료는 비정질 탄소로 변환되어 구조적으로 안정적이고 보호력이 뛰어난 표면층을 형성합니다. 최첨단 기술에는 비정질 탄소 코팅에 원소 도핑(예: 폴리아닐린, 질화붕소)을 결합하는 것도 포함되는데, 이는 반응성을 감소시키고 리튬 이온 확산 경로를 넓히는 효과를 가져옵니다.
생산 공정
제조 공정 합성 흑연 양극 다음과 같이 요약할 수 있습니다.
원자재 가공 → 연마 → 분류 → 과립화 → 예비 탄화 → 흑연화 → 표면 코팅 → 선별 및 자력 분리 → 최종 포장
원료 가공 및 조분쇄: 턱형 분쇄기 또는 해머형 분쇄기는 큰 코크스 덩어리를 1mm보다 작은 입자로 분쇄하는 데 사용됩니다.
- 분쇄 및 분류: 중분쇄 및 미세분쇄 공정을 통해 재료를 5~20μm의 목표 입자 크기로 줄입니다. 공기 분류기 입자 크기 분포를 정밀하게 제어하는 데 사용됩니다.
- 과립화(핵심 공정): 일반적으로 2단계 과립화 기술이 사용됩니다. 1차 과립화에서는 코크스 분말을 용융 아스팔트와 혼합하여 200~500°C의 반응기에서 열분해합니다. 2차 과립화는 용융 및 등방압 성형을 통해 입자 간 결합 강도와 압축 밀도를 향상시키는 과정입니다.
- 사전 탄화: 아스팔트는 500~1100°C의 탄화로에서 경화시켜 2차 입자의 구조적 형태를 고정시킵니다.
- 흑연화(핵심 공정): 극한 열처리는 2300~3000°C의 고온로에서 수행되어 92.5% 이상의 흑연화도를 달성합니다.
- 표면 코팅 및 2차 탄화: 외부 탄소원을 도입하고, 회전로에서 2차 탄화 과정을 거쳐 코어-쉘 구조를 형성함으로써 표면의 화학적 불활성을 최적화합니다.
- 스크리닝 및 탈자: 큰 입자는 270메쉬 이상의 망사 크기를 가진 체를 사용하여 걸러내고, 1.2T 이상의 자기장 세기를 가진 전자기 분리기를 사용하여 고강도 탈자 작업을 수행합니다.
- 완제품 포장: 수분 흡수 및 2차 오염을 방지하기 위해 질소 충전 또는 진공 상태에서 자동 계량 및 포장을 실시합니다.
장비 관리
1. 분쇄 및 분류 장비
에어젯 밀: 취성 재료의 초미세 분쇄에 적합하며, 높은 분쇄율과 좁은 입자 크기 분포를 제공합니다. 단, 금속 마모 파편이 제품을 오염시키지 않도록 주의해야 합니다.
롤러 밀: 압축을 통해 코크스를 분쇄하며, 롤러 표면과 스크린 메쉬를 정기적으로 검사해야 합니다.

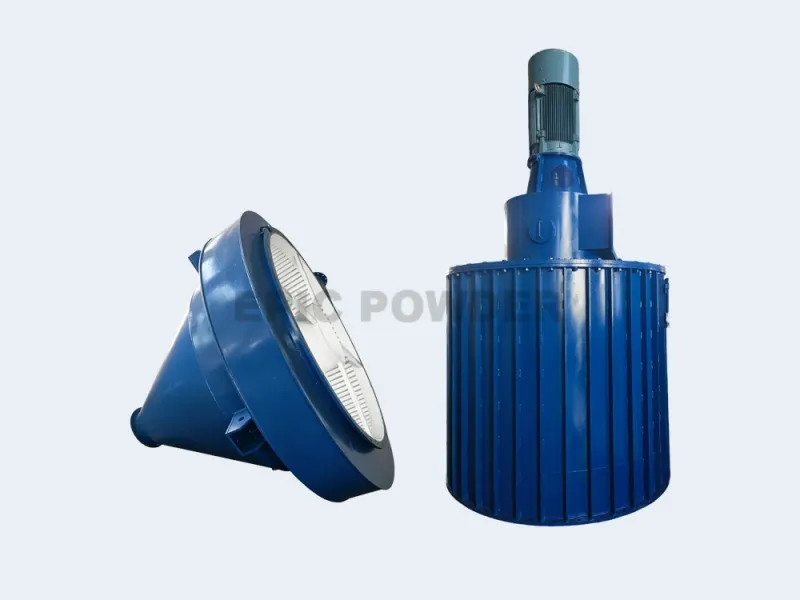

공기 분류기: 분쇄기와 연동하여 분류 휠의 속도를 조절합니다. 포커스 유지 베어링과 블레이드의 마모 상태에 관하여.
2. 과립화 장비
고온 반응기: 온도와 회전 속도를 정밀하게 제어하여 코크스 분말과 용융 아스팔트의 균일한 혼합을 보장합니다.
코팅 반응기: 수직형 또는 수평형으로 제공되며, 실험실 규모(100L)부터 생산 규모(2,000~4,000L)까지 다양한 용량을 갖추고 있습니다.
3. 흑연화로
애치슨 용광로: 전극을 분말에 삽입하며, 온도는 최대 3000°C까지 올라갈 수 있습니다. 국부적인 소결 및 금속 불순물 혼입을 방지하기 위해 주의를 기울여야 합니다.
내부 체인형 용광로: 높은 열효율과 짧은 전기화 시간; 원료의 높은 전기 저항이 요구됩니다.
연속로: 60%만큼 전력 소비를 줄일 수 있지만, 용광로 밀폐, 온도 구배 및 냉각 효율을 유지하는 것은 어렵습니다.
4. 코팅 및 개조 장비
회전식 소성로 또는 코팅 반응기는 흑연 입자를 코팅 재료와 균일하게 혼합하고 고온 탄화 공정을 수행하는 데 사용됩니다. 완전한 생산 라인에는 자동 제어, 공급, 가열, 냉각, 교반 및 배기가스 처리 시스템이 포함됩니다.
5. 스크리닝
자화 및 탈자 장비
진동 스크린: 매 교대 근무 시작 전에 스크린 망에 손상이 있는지 점검하십시오.
전자기 분리 장치: 자기장이 1.2T 이상인지 확인하십시오. 자기 코어를 정기적으로 청소하여 자성 이물질이 요구되는 기준에 따라 제거되도록 하십시오.
결론
합성 흑연 양극재의 제조는 고도의 체계적이고 정밀한 공정 체인을 수반합니다. 원료 선정부터 분말 가공, 과립화, 흑연화, 표면 코팅에 이르기까지 모든 단계가 최종 소재의 성능과 품질에 영향을 미칩니다. 효율적이고 정밀한 장비 관리와 엄격한 품질 관리는 고성능 양극재 생산의 기반이 됩니다. 신에너지 산업이 지속적으로 성장함에 따라 공정 최적화와 장비 업그레이드는 이러한 소재의 경쟁력 강화를 위한 핵심 동력이 될 것입니다.
