Qu'est-ce qu'un broyeur à boulets ?
UN broyeur à boulets Il s'agit d'un broyeur rotatif horizontal. Il utilise l'impact, la compression, le frottement et le cisaillement des éléments de broyage à l'intérieur de son cylindre (tels que des billes d'acier, des cylindres d'acier ou des billes de céramique) pour broyer des matériaux en vrac ou granulaires en poudres fines, tout en effectuant simultanément des tâches de mélange et d'homogénéisation.
Il s'adapte aux deux sec et mouillé Ce procédé de broyage permet de gérer des conditions de fonctionnement allant du broyage de minerais grossiers au raffinage de poudres à l'échelle nanométrique. Grâce à son débit élevé, sa grande stabilité et sa large adaptabilité, il est devenu l'équipement le plus utilisé dans le broyage industriel.
Comment fonctionne un broyeur à boulets ?
Beaucoup de gens trouvent les explications techniques déroutantes, mais le principe de fonctionnement d'un broyeur à boulets est en réalité très simple :
- Transmission de puissance : Le moteur et le réducteur fournissent l'énergie nécessaire pour faire tourner le cylindre horizontal à une vitesse uniforme.

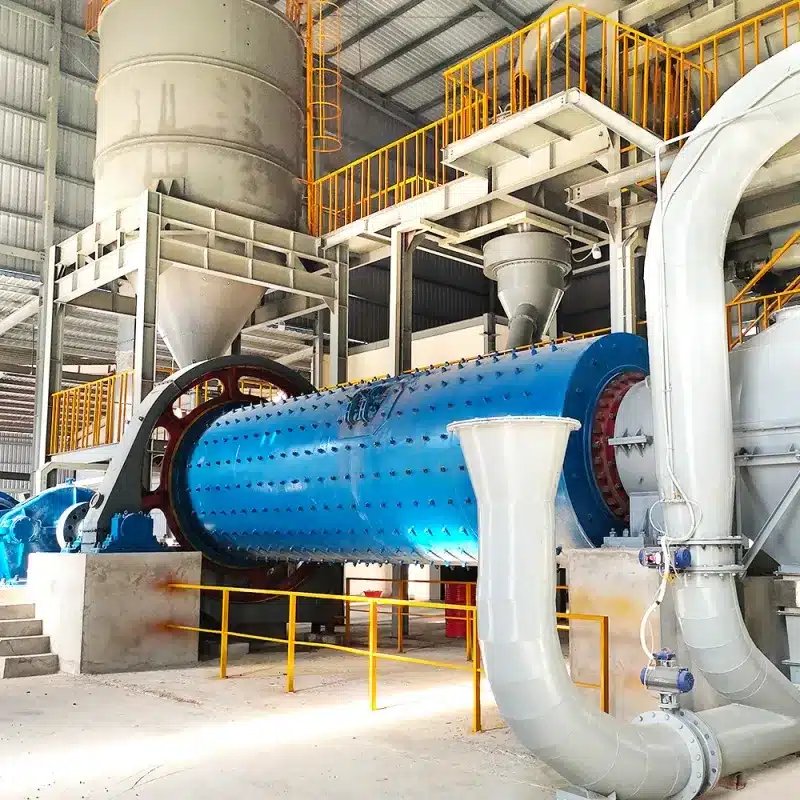

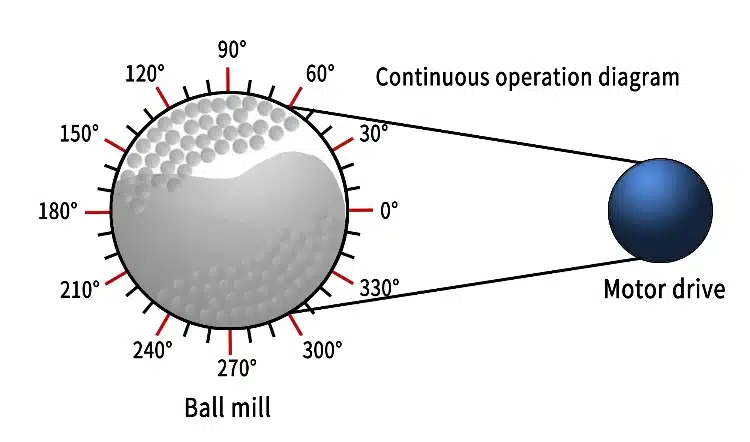

- Levée des médias : Lorsque le cylindre tourne, le frottement entraîne les éléments de broyage internes et les matériaux vers le haut, le long de la paroi du cylindre.
- Concassage et broyage : Une fois que le support atteint une certaine hauteur, la gravité et la force centrifuge le font tomber librement, glisser et rouler vers le bas.
- Décharge du produit fini : Après des impacts répétés, un concassage et un broyage fin, le matériau répond aux normes de granulométrie requises et est évacué par le dispositif d'entrée/sortie, achevant ainsi l'opération de broyage.
En résumé: Le cylindre tourne, les billes culbutent, les matériaux se brisent à l'impact et une fine poudre est libérée. La combinaison de trois forces —impact, compression et frottement—transforme les grosses particules brutes en poudres ultrafines.
Principales classifications des broyeurs à boulets
Il existe de nombreux types de broyeurs à boulets, chacun adapté à des conditions de travail très différentes. Les principales classifications industrielles sont présentées ci-dessous :
1. Par méthode de traitement
- Broyeur à boulets sec: Fonctionne sans eau ; les matériaux sont broyés à sec. Couramment utilisé pour le ciment, les poudres minérales sèches et les réfractaires. Génère une quantité importante de poussière et nécessite un système de dépoussiérage.
- Broyeur à boulets humide : Broie avec ajout d'eau ou d'agents chimiques, produisant une suspension. Offre une efficacité de broyage supérieure, sans poussière et avec une granulométrie plus homogène. Largement utilisé dans le traitement des minéraux, les matériaux pour batteries au lithium, les suspensions céramiques et les procédés chimiques.
2. Par structure cylindrique
- Broyeur à boulets à cylindre court : Il présente un rapport longueur/diamètre plus faible. Il est généralement utilisé pour le broyage grossier, avec une grande capacité de traitement et un rendement plus grossier.
- Broyeur à boulets à cylindre long : Doté d'un corps plus long, ce broyeur permet un broyage plus long des matériaux pour une granulométrie fine ou ultra-fine. Certains modèles sont équipés de plateaux compartimentés internes pour un broyage progressif en plusieurs étapes, garantissant une précision accrue.
- Broyeur à billes conique : Il est doté d'une extrémité de décharge conique qui classe automatiquement les médias par taille : les médias plus grossiers et plus lourds se rassemblent à l'extrémité d'entrée, tandis que les médias plus fins se déplacent vers l'extrémité de sortie pour un broyage plus précis.
3. Par application fonctionnelle
- Broyeur à billes industriel à tambour : Machines de grande envergure adaptées à la production de masse dans les secteurs minier et des matériaux de construction, avec des capacités allant de plusieurs dizaines à plusieurs centaines de tonnes par heure.
- Broyeur à billes planétaire : Utilisé pour le broyage de précision en laboratoire, même en petites séries. Les pots tournent sur eux-mêmes tout en effectuant une rotation autour d'un axe central, atteignant des vitesses élevées permettant de broyer des poudres jusqu'à l'échelle nanométrique. Idéal pour la céramique, les nouveaux matériaux et la recherche et développement.
- Broyeur à billes à haute énergie : Elle se caractérise par des vitesses de rotation élevées et de fortes forces d'impact, utilisées pour l'alliage mécanique, la préparation de nanomatériaux et le raffinage de matériaux à haute dureté.
4. Par broyage des médias
Classé dans Broyeurs à billes en acier, broyeurs à cylindres en acier, broyeurs à billes en céramique, broyeurs à billes en quartz, etc. Le matériau du média détermine directement la résistance à l'usure, la pureté du matériau et la précision du broyage.
Composants structuraux de base

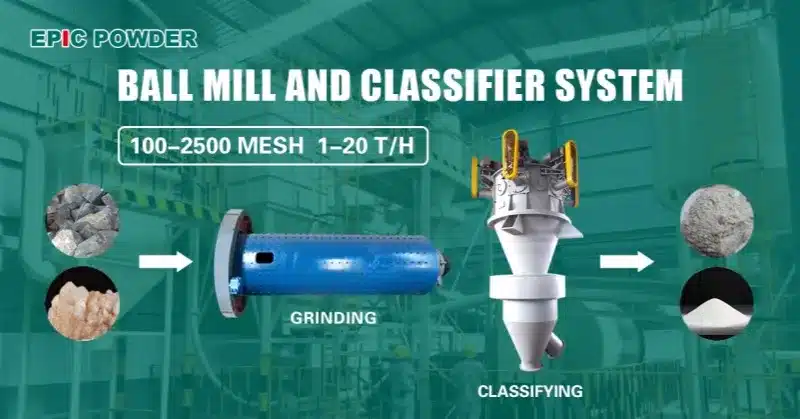

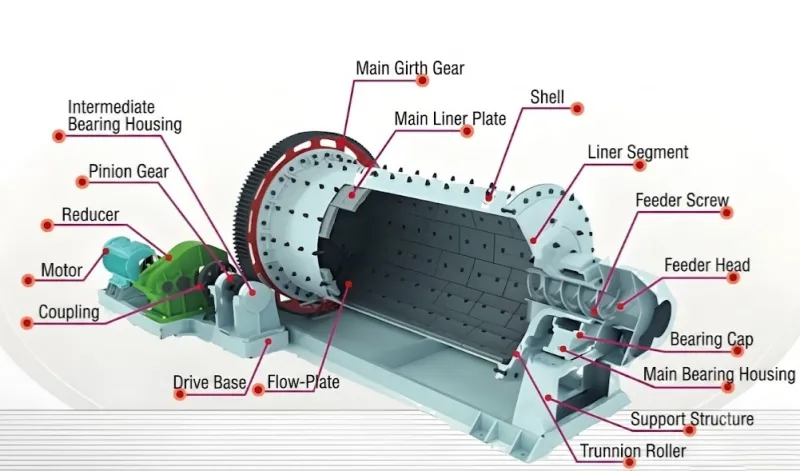

Un broyeur à boulets industriel repose sur plusieurs composants essentiels, chacun ayant un impact sur l'efficacité globale et la durée de vie opérationnelle :
- Cylindre rotatif : Le corps principal est constitué d'une plaque d'acier haute résistance, résistante à l'usure et à la pression ; il sert de chambre de broyage principale.
- Doublures résistantes à l'usure : Des protections internes protègent le cylindre de l'usure et des chocs. Disponibles en version ondulée ou plate, elles optimisent également l'aspiration du fluide.
- Médias de broyage : Billes d'acier, cyclopes d'acier ou billes en céramique sélectionnées en fonction de la dureté du matériau et de la précision requise.
- Système d'entraînement : Comprend le moteur, le réducteur, les engrenages et l'arbre de transmission, assurant une puissance mécanique stable.
- Dispositifs d'entrée et de sortie : Contrôler les vitesses d'alimentation en matériaux et d'évacuation des produits finis, assurant ainsi un fonctionnement continu.
- Paliers principaux : Soutenir le cylindre rotatif et supporter le poids total de la machine, assurant ainsi sa stabilité de fonctionnement.
- Systèmes de lubrification et de refroidissement : Réduire l'usure des composants et réguler les températures de fonctionnement afin d'éviter les pannes dues à la surchauffe.
Considérations clés pour la sélection du modèle
Choisir le mauvais modèle entraîne une faible efficacité, une consommation d'énergie élevée et des produits finis de qualité inférieure. Conservez ces 6 critères de sélection fondamentaux en tête :
- Évaluer les caractéristiques des matériaux :Tenez compte de la dureté, de l'humidité et de la viscosité du matériau. Choisissez des billes d'acier pour les minerais durs, des billes de céramique pour les matériaux de haute pureté ou sensibles à la contamination, et le broyage humide pour les matériaux collants.
- Déterminer les exigences relatives à la taille des particules :Optez pour des broyeurs à cylindre court et à gros média pour le broyage grossier ; choisissez des broyeurs à cylindre long, à compartiments multiples ou planétaires pour le broyage fin ou ultra-fin.
- Évaluer les besoins en capacité de production :Choisissez des broyeurs à billes de petit laboratoire pour les expériences à petite échelle et la R&D ; optez pour de grands broyeurs industriels à tambour pour la production de masse à l'échelle de l'usine.
- Identifier les exigences du processus :Choisissez des broyeurs à billes humides pour les environnements sans poussière et de haute précision ; optez pour des broyeurs à billes secs pour les poudres sèches, les réfractaires et les matières premières du ciment.
- Tenir compte de la consommation d'énergie et de la résistance à l'usure :Privilégiez les modèles économes en énergie. Choisissez des matériaux très résistants à l'usure pour les revêtements et les médias filtrants afin de minimiser les coûts de remplacement à long terme.
- Plan pour les équipements auxiliaires :Associez les systèmes à sec aux dépoussiéreurs et les systèmes humides aux classification et des équipements de filtration pour construire une ligne de production complète.
Pannes courantes et solutions
| Faute | Causes possibles | Solutions |
| Bruit anormal / vibrations excessives | Chemises desserrées, rapport de dimensionnement des billes d'acier inadéquat, roulements usés, cylindre déséquilibré. | Resserrer les boulons de la doublure ; rééquilibrer la taille des billes de média ; remplacer les roulements usés ; recalibrer le niveau de l'équipement. |
| Taille des particules de sortie inégale ou surdimensionnée | Temps de broyage insuffisant, média fortement usé/rétréci, alimentation trop rapide, plaques de compartiment obstruées. | Réduire la vitesse d'avance ; remplacer les billes de broyage usées ; nettoyer les plaques de compartiment obstruées ; prolonger le temps de broyage si nécessaire. |
| Surchauffe / températures de fonctionnement élevées | Manque de lubrification, roulements sous-huilés, composants d'entraînement usés, fonctionnement en surcharge prolongée. | Ajoutez rapidement les lubrifiants recommandés ; inspectez le système de refroidissement ; évitez les surcharges prolongées ; remplacez les pièces d'entraînement usées. |
| Baisse de la production / pic de consommation d'énergie | Supports usés, doublures usées et glissantes, humidité anormale du matériau, accumulation de matière à l'intérieur. | Remplir les billes d'acier ; remplacer les revêtements résistants à l'usure ; ajuster l'humidité du matériau ; nettoyer régulièrement les dépôts internes. |
| Fuites de poudre ou de boue | Joints vieillissants, orifices d'entrée/sortie usés, soudures de cylindre endommagées. | Remplacer les joints d'étanchéité ; réparer les zones usées ; renforcer la protection des joints d'étanchéité des équipements. |
Conseils essentiels d'entretien quotidien
En tant que machines robustes à fonctionnement continu, les broyeurs à boulets nécessitent un entretien proactif : Le 30% dépend du fonctionnement, le 70% dépend de entretien. Un entretien adéquat réduit considérablement les taux de panne et prolonge la durée de vie :
- Inspections quotidiennes : Vérifiez quotidiennement l'absence de bruits inhabituels, de vibrations, de températures élevées et l'intégrité des joints afin de déceler rapidement les problèmes mineurs.
- Lubrification périodique : Injectez régulièrement des lubrifiants spécialisés dans les composants de transmission tels que les roulements, les réducteurs et les engrenages afin d'éviter le frottement à sec.
- Gestion des médias : Inspectez régulièrement l'usure des billes d'acier et du revêtement ; remplacez-les ou réutilisez-les rapidement afin de maintenir l'efficacité du broyage.
- Éliminer l'accumulation de résidus : Après l'arrêt du cylindre, nettoyez les résidus de matière afin d'éviter l'agglomération et la corrosion interne.
- Fonctionnement standardisé : Ne jamais démarrer la machine en charge ni la faire fonctionner en surcharge. Contrôler strictement le débit d'alimentation et la granulométrie des matériaux introduits.
- Service saisonnier : Effectuez périodiquement des démontages complets pour remplacer les joints vieillissants, changer les pièces usées et recalibrer la précision de l'entraînement.
Résumé
Bien qu'un broyeur à boulets puisse paraître simple au premier abord, il s'agit d'une machine centrale très sophistiquée, riche en subtilités techniques. Chaque aspect, de son principe de fonctionnement et de sa classification à sa sélection et à son entretien régulier, influe directement sur l'efficacité, les coûts d'exploitation et la qualité des produits d'une ligne de production complète.
