그만큼 레이먼드 밀 레이몬드 분쇄기는 100년 이상 지속적으로 생산에 사용되어 왔습니다. 적당한 처리량으로 중간 정도의 입자 크기를 필요로 하는 많은 응용 분야에서 여전히 효과적입니다. 중요한 것은 레이몬드 분쇄기가 분말을 생산할 수 있는지 여부가 아니라, 특정 목표 입자 크기, 재료, 그리고 운영 경제성을 고려했을 때 레이몬드 분쇄기가 적합한 선택인지 여부입니다.
D50 값이 20미크론 미만인 제품을 생산하는 업체, 열에 민감한 소재를 사용하는 업체, 금속 오염을 최소화해야 하는 고순도 응용 분야에 종사하는 업체, 그리고 초기 투자 비용보다 톤당 총 비용이 더 중요한 운영 환경에 적합합니다. 공기 분류기 밀 (ACM)은 지속적으로 더 나은 경제성을 제공합니다. 이 글에서는 실제 운영 성능을 결정하는 매개변수를 기준으로 두 기술을 비교합니다.
EPIC Powder Machinery는 광물, 제약, 화학 및 배터리 소재 분야에 사용되는 공기식 분류기를 공급합니다. 본 비교는 두 기술을 모두 적용한 실제 공장의 설치 데이터를 기반으로 합니다.
각 기술의 작동 방식과 차이점이 중요한 이유
레이몬드 밀: 압축 및 전단
레이몬드 밀은 회전하는 연삭 롤러와 고정된 연삭 링 사이에서 재료를 분쇄합니다. 롤러는 원심력이나 스프링 장력에 의해 링에 밀착되며, 연삭 영역으로 공급된 재료는 틈새로 빨려 들어가 압축 및 전단에 의해 파쇄됩니다. 굵은 입자와 미세 입자가 모두 연삭 영역에 함께 남습니다. 이 밀에는 목표 크기에 도달한 입자를 즉시 제거하는 내장 메커니즘이 없습니다. 대부분의 레이몬드 밀 설비에는 미세 입자와 굵은 입자를 분리하기 위해 하류에 공기 분류기가 추가되지만, 이러한 외부 장치는 필수적이지 않습니다. 분류 압력 강하, 에너지 소비 및 회로의 복잡성을 증가시킵니다.
압축 및 전단 파괴 메커니즘은 평평하고 각진 입자를 생성하는데, 이는 롤러 링 연삭이 평평한 분열면을 따라 재료를 파쇄하는 방식의 결과입니다. 많은 충전재 용도에서는 이러한 입자 형태가 문제가 되지 않습니다. 그러나 입자 모양이 유동성, 충진 밀도 또는 표면 성능에 영향을 미치는 용도(배터리 재료, 의약품 정제, 코팅)에서는 플레이크형 입자가 심각한 단점이 됩니다.
공기 분류기 밀: 통합 분류 기능을 갖춘 충격식
공기 분류기 밀은 고속 회전 로터와 통합형 동적 분류 휠을 하나의 하우징에 결합한 장치입니다. 투입된 재료는 로터 블레이드와의 충격 및 마찰에 의해 분쇄되고, 생성된 입자는 즉시 분류 휠로 보내집니다. 목표 크기를 충족하는 미세 입자는 분류 휠을 통과하여 집진 장치로 배출됩니다. 굵은 입자는 원심분리되어 다시 분쇄 영역으로 돌아갑니다. 이러한 폐쇄형 내부 회로 덕분에 미세 입자는 규격에 도달하는 즉시 분쇄 영역에서 제거되어 불필요하게 계속 분쇄되는 것을 방지합니다.
폐쇄 루프 분류 시스템을 이용한 충격식 분쇄는 롤러 링 분쇄보다 더 균일하고 둥근 입자를 생성합니다. 또한 분류 휠 속도를 가변 주파수 드라이브로 분쇄기 작동을 멈추지 않고 조절할 수 있으므로 제품 D50 및 D97 값을 실시간으로 변경할 수 있습니다. 이는 레이몬드 분쇄기의 스프링 압력 또는 간극 조절 방식에 비해 운영 유연성이 크게 향상된 장점입니다.
나란히 비교하기
| 매개변수 | 레이먼드 밀 | 공기 분류기 밀(ACM) |
| 연삭 메커니즘 | 압축 + 전단 (링 위의 롤러) | 고속 충격 + 마모 |
| 통합 분류 | 아니요 — 외부 분류기가 필요합니다. | 예, 분류기 휠이 내장되어 있습니다. |
| 제품 정밀도 범위 | 80-600 메쉬(180-25 μm); 400 메쉬 이상에서는 출력이 급격히 감소합니다. | 5-300μm; 5μm까지 일관된 출력 |
| 입자 모양 | 박편형/각진형(쪼개짐 파괴) | 보다 등축형/다면체형(충격 골절) |
| D50 조정 방법 | 스프링 압력 또는 롤러 간극 - 수동 조작, 정확도 떨어짐 | VFD를 통한 분류기 휠 속도 측정 - 정밀하고 실시간 |
| 과연삭 위험 | 높음 — 규정 위반 벌금 면제 없음 | 없음 — 벌금은 분류기를 통해 즉시 처리됩니다. |
| D50에서의 비에너지 15-20μm | 높음 (과도한 분쇄 에너지 페널티) | 25-35%는 Raymond + 외부 분류기보다 낮습니다. |
| 착용 모드 | 롤러링 금속 대 금속 접촉(높은 마모) | 라이닝 플레이트에 충격이 가해지지만 금속 간 접촉은 없습니다. |
| 금속 오염 위험 | 높음 (롤러/링 마모 파편) | 낮은 가격; 세라믹 라이닝 옵션 제공 |
| 열에 민감한 재료 | 적합하지 않음 - 연삭 부위가 뜨거워짐 | 적합 — 지속적인 냉각 공기 흐름 |
| 자동화 수준 | 수동 (스프링/간격 조절) | 완전 자동화 (VFD, PLC 지원) |
| 시스템 설치 공간 | 대형 (분쇄기 + 외부 분류기 + 여러 개의 팬) | 40-50%는 크기가 더 작고 구성 요소 수가 더 적습니다. |
| 초기 자본 비용 | 낮추다 | 보통의 |
| 고급 등급 제품의 총 운영 비용 | 높은 | 낮은 가격 — 투자금 회수 기간은 일반적으로 6~18개월입니다. |
공기분류기가 확실한 이점을 갖는 분야
25미크론 미만: 미세도 임계값
레이몬드 분쇄기의 실질적인 최대 분쇄 한계는 약 25미크론(600메쉬)입니다. 이 정도의 미세도에 도달하면 처리량은 이미 분쇄기의 정격 용량보다 크게 감소하며, 제품의 입자 크기 분포(PSD) 또한 넓어져 하류에 분류기를 사용하더라도 상당량의 조대 입자가 남게 됩니다. 레이몬드 분쇄기로 25미크론보다 더 미세하게 분쇄하는 것은 기술적으로는 가능하지만 생산 규모에서는 경제적으로 비현실적입니다.
공기 분류기 밀은 표준 작동 시 5~20미크론의 균일한 제품을 생산합니다. 분류 휠 속도는 D50을 제어하는 주요 요소이며, 그 조정은 지속적이고 정밀하게 이루어집니다. 공기 분류기 밀에서 D50 10미크론 탄산칼슘을 생산하는 공장은 D50 20미크론을 생산하는 공장과 톤당 에너지 소비량이 거의 동일합니다. 이는 통합 분류 시스템이 규격에 맞는 입자를 신속하게 제거하기 때문에 미세한 제품을 생산하기 위해 밀이 훨씬 더 많은 에너지를 소비하지 않기 때문입니다. 반면, D50 15미크론을 생산하는 레이몬드 밀은 이미 규격에 도달한 재료를 분쇄해야 하므로 오히려 더 많은 에너지를 소비하게 됩니다.
열에 민감한 재료
레이몬드 밀은 마찰열에 의해 연화되거나 분해되는 재료(예: 수지, 왁스, 일부 고분자, 황, 특정 농약)에는 적합하지 않습니다. 레이몬드 밀의 분쇄 영역은 롤러-링 압축 메커니즘이 지속적으로 마찰열을 발생시키지만 효과적인 제거 메커니즘이 없기 때문에 매우 뜨거워집니다.
공기 분류기 밀은 밀 내부로 흐르는 풍부한 공기가 분쇄 영역에서 지속적으로 열을 제거하기 때문에 열에 민감한 재료를 처리하는 데 적합합니다. 또한 연화점이 매우 낮은 재료의 경우 냉각 공기 주입 기능을 추가할 수 있습니다. 이러한 기능 덕분에 레이몬드 밀로는 불가능했던 다양한 응용 분야에 적용할 수 있습니다.
고순도 응용 분야
레이몬드 밀 롤러와 링 마모로 인한 금속 오염은 백색 광물(GCC, 활석, 카올린), 제약 부형제 등에 지속적인 문제로 남아 있습니다., 음식 원료 및 배터리 소재. 압력 하에서 롤러 링의 금속 대 금속 접촉은 철 및 크롬 오염을 발생시키는데, 이는 후처리 과정에서 제거하기 어렵고 제품 불량의 원인이 될 수 있습니다.
세라믹 라이닝(알루미나, 지르코니아 또는 탄화규소)이 적용된 공기 분류기 밀은 금속 간 접촉을 완전히 제거합니다. 마모 메커니즘은 재료와 세라믹의 충돌이며, 이로 인해 세라믹 마모 입자만 생성됩니다. 이는 일반적으로 백색 광물 및 제약 분야에 적합합니다. 철 함량이 50ppm 미만이어야 하는 배터리 재료 가공 분야에서는 세라믹 공기 분류기가 표준으로 사용됩니다.
레이먼드 제분기가 여전히 유용한 경우
레이몬드 제분기는 구식이 아닙니다. 특정 상황에서는 여전히 적합한 선택입니다.
- 목표 입자 크기는 400메쉬 이상입니다. D97이 38미크론 이상일 때, 레이몬드 밀의 운영 비용과 초기 투자 비용을 고려하면 중간 경도 재료에 적합한 합리적인 선택입니다.
- 재료의 경도는 모스 경도 4 미만입니다. 석고, 연질 석회석, 벤토나이트와 같이 매우 부드러운 재료의 경우, 레이몬드 압연기는 단단한 재료를 다룰 때 발생하는 마모 문제 없이 효율적으로 처리합니다.
- 생산량이 적거나 간헐적입니다. 소규모 또는 배치 생산과 같이 운영 비용 차이가 절대적인 측면에서 크지 않은 경우에는 레이몬드 밀의 낮은 초기 투자 비용이 결정적인 요인이 될 수 있습니다.
- 자본이 심각하게 제약받고 있습니다. 초기 투자 비용이 가장 큰 제약 조건이고 총 소유 비용이 부차적인 고려 사항이라면, 레이먼드 제지 공장의 낮은 구매 가격이 필요할 수 있습니다.
D50이 20미크론 미만인 미세 분말을 생산하거나, 열에 민감하거나 고순도 재료를 처리하거나, 톤당 에너지 비용이 중요한 사업적 고려 사항인 대량 생산 업체라면 ACM이 장기적으로 더 나은 선택입니다.
실제 플랜트 데이터: 두 개의 설치 사례
사례 연구 1

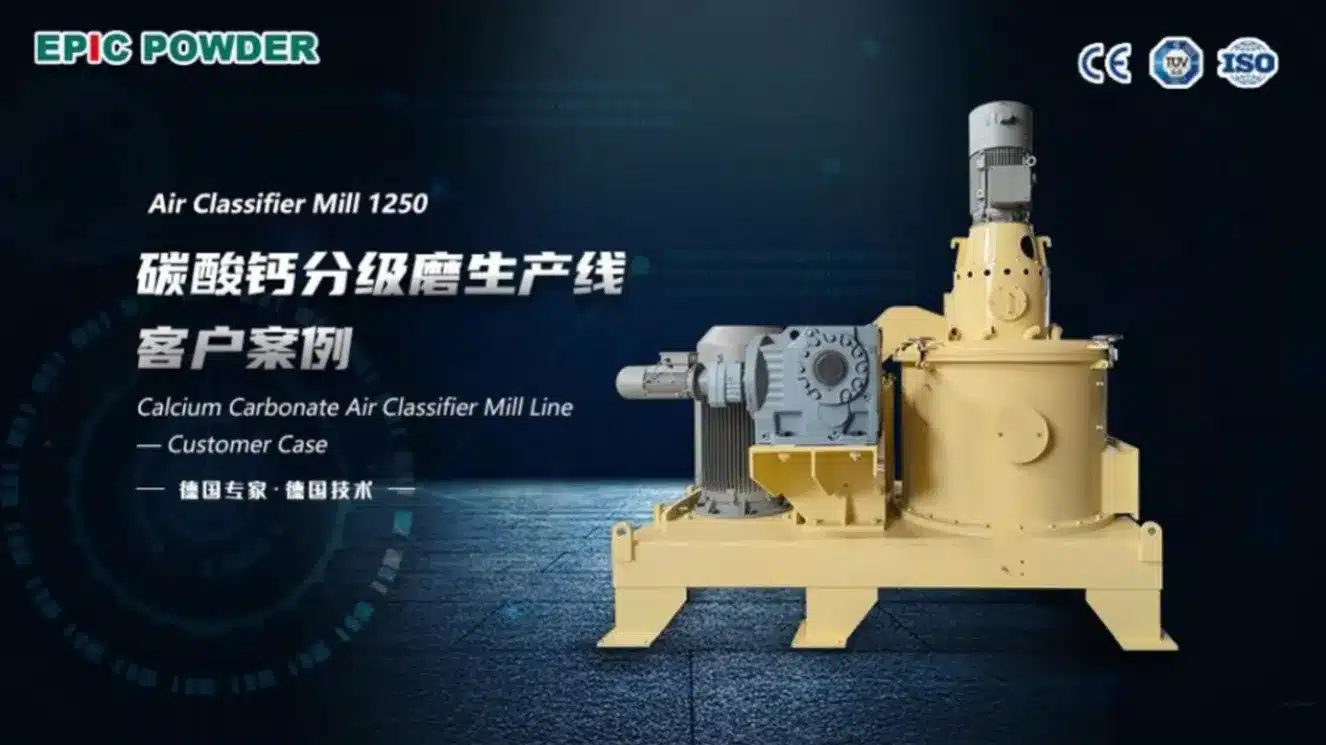

GCC 충전 공장 - 레이몬드 밀에서 공기 분류기 밀 업그레이드
상황
두 대의 레이몬드 밀과 하류 외부 분류기를 가동하는 탄산칼슘 분쇄 업체는 플라스틱 충전재 시장을 위해 D50 15미크론 크기의 분말을 생산하고 있었습니다. 이 분쇄기의 톤당 에너지 소비량은 약 95kWh였습니다. 롤러와 링은 각 밀에서 2~3개월마다 교체해야 했으며, 교체 시마다 2~3일의 가동 중단 시간이 소요되었습니다. 두 밀을 모두 합산한 연간 마모 부품 비용이 가장 큰 비중을 차지했습니다. 유지 항목별 내용. 롤러 마모로 인한 금속 오염이 백색 광물 제품의 밝기 저하를 간헐적으로 유발했습니다.
스위치
해당 공장은 레이몬드 분쇄기 두 대를 동일한 처리량을 가진 EPIC 파우더 공기 분류기로 교체했습니다. 백색 광물 처리 용도에 맞춰 세라믹 재질의 라이닝을 적용했습니다.
결과
• 비에너지: 톤당 68kWh — 동일한 D50에서 28% 감소
• 연간 소모 부품 비용: 62% 절감 — 롤러 및 링 교체 필요성 제거; ACM 라이닝 플레이트를 2~3개월마다 교체하는 대신 매년 교체
• 계획 외 가동 중단 시간: 연간 15일(레이몬드 제지 공장 두 곳 모두 포함)에서 연간 3일로 감소
• 제품 D50 일관성: 개선됨 — 레이몬드 밀 출력은 교대 근무 시 ±4 마이크론의 변동이 있었지만, ACM 출력은 VFD 제어 분류기를 사용했을 때 ±1 마이크론의 변동만 보입니다.
• 밝기: 향상됨 — 세라믹 코팅으로 간헐적인 밝기 저하를 유발했던 금속 오염이 제거되었습니다.
사례 연구 2
의약품 부형제 분쇄 - 열에 민감한 물질용 ACM
상황
한 제약 부형제 제조업체는 흡입 약물 전달을 위해 열에 민감한 유당 기반 물질을 D50 12 마이크론 크기로 분쇄해야 했습니다. 레이몬드 밀은 타당성 평가 과정에서 분쇄 영역 온도가 물질의 연화점을 초과하여 입자 융합 및 불균일한 입자 크기 분포(PSD)를 유발하는 것으로 판단되어 부적합 판정을 받았습니다. 제트 밀링 방식도 검토되었지만, 필요한 처리량을 충족하기에는 비용이 너무 높았습니다.
해결책
EPIC Powder는 GMP 규정 준수를 위해 냉각 공기 주입식 공기 분류 분쇄기와 전체 스테인리스강 접촉면을 공급했습니다. 냉각 공기 흐름은 분쇄 영역의 온도를 35°C 미만으로 유지하여 재료의 안정 범위 내에 있도록 했습니다.
결과
- 디50: 12.1 마이크론, D97 28 마이크론 — 모든 생산 배치에서 일관성을 보입니다.
- 연삭 영역 온도: 생산 과정 전반에 걸쳐 32~36도C의 온도를 유지했으며, 재료 융합 현상은 발생하지 않았습니다.
- PSD 일관성: 배치별 D50 변동이 0.8 마이크론 미만인 경우 흡입제 규제 요건에 허용됩니다.
- 에너지 vs. 제트 밀링: 68%는 보다 낮은 비에너지를 가지고 있습니다. 제트밀 견적서를 검토한 결과, ACM은 거부된 레이몬드 밀과 사양이 과도하게 높은 제트 밀 사이에서 비용 효율적인 중간 옵션으로 선정되었습니다.
GMP 준수: 표면 조도 Ra가 0.8 마이크론 미만인 스테인리스강 접촉면은 시설 세척 검증 요건을 충족했습니다.
재료 응용 분야: ACM이 레이몬드 밀을 대체한 사례
현대식 미세 분말 공장에서는 레이몬드 밀보다는 다음과 같은 재료 범주를 주로 공기 분류기 밀에서 처리합니다.
- 분쇄 탄산칼슘(GCC): 플라스틱, 페인트, 종이용 D97 5-25미크론 — 프리미엄 GCC 생산 분야에서 Raymond에서 ACM으로의 전환이 거의 완료되었습니다.
- 활석: D50 값이 15미크론 미만이고 혈소판 형태 제어가 요구되는 화장품, 플라스틱 및 제지 분야에 사용 가능
- 도토: D50 값이 20미크론 미만인 제지 코팅 및 충전제 등급의 경우, 레이몬드 제분기로는 필요한 밝기와 미세도를 얻을 수 없습니다.
- 의약품 원료의약품 및 부형제: 오염 제어 및 열 민감성으로 인해 레이몬드 밀이 적합하지 않은 경우
- 배터리 재료: 흑연, LFP, NMC - 레이몬드 제분기에서 발생하는 금속 오염은 배터리 화학 규격과 호환되지 않습니다.
- 식품 및 향신료 분말: 위생, 온도 제어 및 오염 방지 요건 때문에 레이몬드 제분기를 사용할 수 없는 경우
- 안료 및 염료: 색상 표현에 있어 입자 크기 분포가 좁고 오염도가 낮아야 하는 경우 20미크론 이하의 미세 분쇄가 필요합니다.
ACM과 레이몬드 밀 중 어떤 것을 선택해야 할까요? — 빠른 참조
- 목표 D50 값 25미크론 미만: 레이몬드 밀의 분쇄 성능은 400메쉬 이상에서 급격히 떨어지지만, ACM은 5미크론까지 일관되게 작동합니다.
- 열에 민감한 소재(연화점이 섭씨 80도 미만): 레이몬드 밀 분쇄 영역의 온도는 제어할 수 없으며, ACM 냉각 공기 흐름이 온도를 관리합니다.
- 금속 오염 한계치 100ppm 미만: 롤러링 마모로 인해 레이몬드 밀은 부적합합니다. 세라믹 라이닝이 적용된 ACM은 금속 함량을 거의 0에 가깝게 줄일 수 있습니다.
- 엄격한 PSD 사양(스팬 1.5 미만): 레이몬드 밀의 PSD는 폭이 넓습니다. ACM 분류기는 좁은 범위로 날카로운 절단면을 제공합니다.
레이몬드 밀에서 공기 분류기 밀로 업그레이드하는 것을 평가하고 계십니까?
EPIC Powder Machinery는 기존 레이몬드 밀 설비에 대한 무료 공정 진단을 실시하여 톤당 비에너지, 마모 부품 소모량 및 제품 입자 크기 분포(PSD)를 측정하고, 일반적인 추정치가 아닌 실제 운영 데이터를 기반으로 공기 분류기 밀 업그레이드에 대한 투자 회수 기간을 계산해 드립니다.
또한 당사 연구 개발 시설에서 고객의 원료를 사용하여 시험 분쇄를 제공하므로 장비 구매 전에 달성 가능한 D50 및 D97 값을 확인할 수 있습니다.
무료 프로세스 진단을 요청하세요: www.epic-powder.com/contact
당사의 공기 분류기 제품군을 살펴보십시오: www.에픽파우더.com
자주 묻는 질문
레이몬드 밀에서 미세 분쇄용 공기 분류기 밀로 전환할 경우 에너지 절감 효과는 어느 정도입니까?
D50 15~20 마이크론 제품의 경우, 레이몬드 밀과 외부 분류기를 사용하는 기존 방식에서 공기 분류기 밀(ACM)로 전환하면 톤당 25~35%의 에너지 절감 효과를 볼 수 있습니다. 이러한 절감 효과는 두 가지 요인에서 비롯됩니다. 첫째, ACM의 통합 분류 시스템은 과분쇄를 방지합니다. 입자가 목표 크기에 도달하는 즉시 회로에서 배출되어 불필요한 분쇄 에너지를 계속 받지 않게 됩니다. 둘째, 외부 분류기, 팬, 사이클론 및 덕트가 제거되어 외부 회로와 관련된 압력 강하 및 에너지 손실이 줄어듭니다. 제품 입자 크기가 미세할수록 절감 효과는 더욱 커집니다. D50 10 마이크론의 경우, 레이몬드 밀 대비 에너지 절감 효과는 일반적으로 30~40%에 달하는데, 이는 레이몬드 밀이 설계 최적 조건에서 멀리 떨어진 미세 입자 크기에서 과분쇄로 인한 손실이 더 크기 때문입니다.
하류 공정을 변경하지 않고 공기 분류기 밀이 레이몬드 밀을 대체할 수 있을까요?
대부분 사례 네, ACM은 동일한 D50에서 동등하거나 더 나은 분말을 생산하며, 후처리 공정(코팅, 배합, 정제 압축 등)은 변경할 필요가 없습니다. 다만 두 가지 측면에 주의해야 합니다. 첫째, 입자 형상입니다. ACM 제품은 레이몬드 밀 제품보다 등축형에 가깝고 플레이크 형태가 덜한 경향이 있어 슬러리 유동성과 충전 밀도에 영향을 줄 수 있습니다. 대부분의 용도에서는 이러한 특성이 개선되지만, 플레이크 형태의 입자가 기능적으로 중요한 일부 용도(예: 특정 배리어 코팅)에서는 형상 변화가 제형에 영향을 미칠 수 있습니다. 전체 전환 전에 후처리 공정에서 ACM 제품을 사용하여 소규모 시험을 진행하는 것이 좋습니다. 둘째, 입자 크기 분포(PSD) 폭입니다. ACM 제품은 레이몬드 밀 제품보다 PSD 폭이 좁습니다. 후처리 공정이 넓은 레이몬드 밀 분포를 기준으로 보정된 경우, 더 좁은 ACM 분포로 인해 제형을 약간 조정해야 할 수 있습니다(예: 정제 경도에 영향을 미치는 표면적 및 PSD 폭이 있는 정제의 결합제 함량).
공기 분류기 밀은 레이몬드 밀이 처리할 수 없는 어떤 재료를 처리할 수 있습니까?
ACM이 레이몬드 밀로는 처리할 수 없는 두 가지 주요 용도는 열에 민감한 재료와 고순도 응용 분야입니다. 열에 민감한 재료(수지, 왁스, 폴리머, 일부 농약 및 유리 전이 온도가 낮은 의약품 활성 성분)의 경우, 레이몬드 밀의 고온 분쇄 영역은 입자 융합, 연화 및 입자 크기 분포(PSD) 확장을 유발합니다. ACM은 지속적인 냉각 공기 흐름을 통해 분쇄 영역을 제어된 온도로 유지하므로 50~80°C에서 녹거나 분해되는 재료를 처리할 수 있습니다. 고순도 응용 분야의 경우, 세라믹 라이닝이 적용된 ACM은 레이몬드 밀을 부적합하게 만드는 롤러 링 마모로 인한 금속 오염을 제거합니다. 의약품 용도로 사용되는 활석이나 GCC를 레이몬드 밀로 처리하면 ICH Q3A 기준을 충족하지 못하는 철 오염이 발생하지만, 세라믹 라이닝이 적용된 ACM은 이러한 기준 내에서 작동합니다.
