نظام إنتاج مطحنة الكرات وتصنيف الهواء

التعاون مع مُصَنِّف لإنتاج منتجات ذات أحجام جزيئات متعددة في نفس الوقت.

وفقا للمواد المختلفة وصناعات التطبيق، فإن قدرة الإنتاج ونطاق حجم الجسيمات ستكون مختلفة.

مبدأ العمل

بعد السحق الخشن، يتم تغذية المادة إلى مطحنة الكرات من خلال جهاز تغذية يمكن التحكم فيه. يؤثر وسيط الطحن في الطاحونة بشكل متكرر على المادة ويطحنها بفضل الطاقة الحركية التي يتم الحصول عليها عند دوران الطاحونة. يتم تفريغ المادة المسحوقة في خزان الشفط من خلال ذيل الطاحونة. مطحنة الكرات، ثم يتم نقلها إلى المصنف لـ تصنيف يتم تجميع المسحوق الناعم المؤهل بواسطة جامع الإعصار أو جامع الغبار، ويتم تفريغ الجسيمات الخشنة بعد التصنيف من الطرف السفلي للمصنف، ثم يتم إعادة إدخالها إلى مطحنة الكرات للسحق من خلال أنبوب التغذية.

المميزات والفوائد

مطحنة الكرات

يختلف التصميم عن مطاحن الأسمنت التقليدية ومطاحن التعدين والمعادن، ويلبي متطلبات معالجة المعادن فائقة الدقة في ألمانيا.

تحسين نسبة العرض إلى الارتفاع لمنع الطحن المفرط وتحقيق نتائج طحن مثالية.

تحسين نسبة الفتح وتصميم فتح الفكين، وزيادة دقة الطحن باستخدام وسائط طحن أصغر.

يتم تفريغ ذيل الطحن من نوع البلاطة، ويكون التفريغ سلسًا، ولا توجد ظاهرة طحن، ولا تحتاج الأسطوانة إلى التبريد.

وسائط الطحن وفقًا لمتطلبات المنتج، نسبة معقولة، معدل تعبئة مرتفع، كفاءة عالية.

مساعدات الطحن عند طحن المساحيق فائقة الدقة لتحسين كفاءة الطحن.

تحسين مطابقة طاقة القيادة وطاقة الطحن لتحقيق أقصى قدر من توفير الطاقة.

ويشكل المصنف نظامًا مغلقًا، وينقل الضغط السلبي، ولا ينتج غبارًا.

تحسين شكل ومادة البطانة ووسائط الطحن وفقًا للمعايير الألمانية، وتقليل معدل الضرر وتحسين كفاءة الطحن.

يمكن تصميم المعادن الصلبة بدون تلوث الحديد، ويتم تصنيع أجسام البطانة والطحن من سيراميك الألومينا أو الكوارتز أو السيلكس أو مواد خاصة.

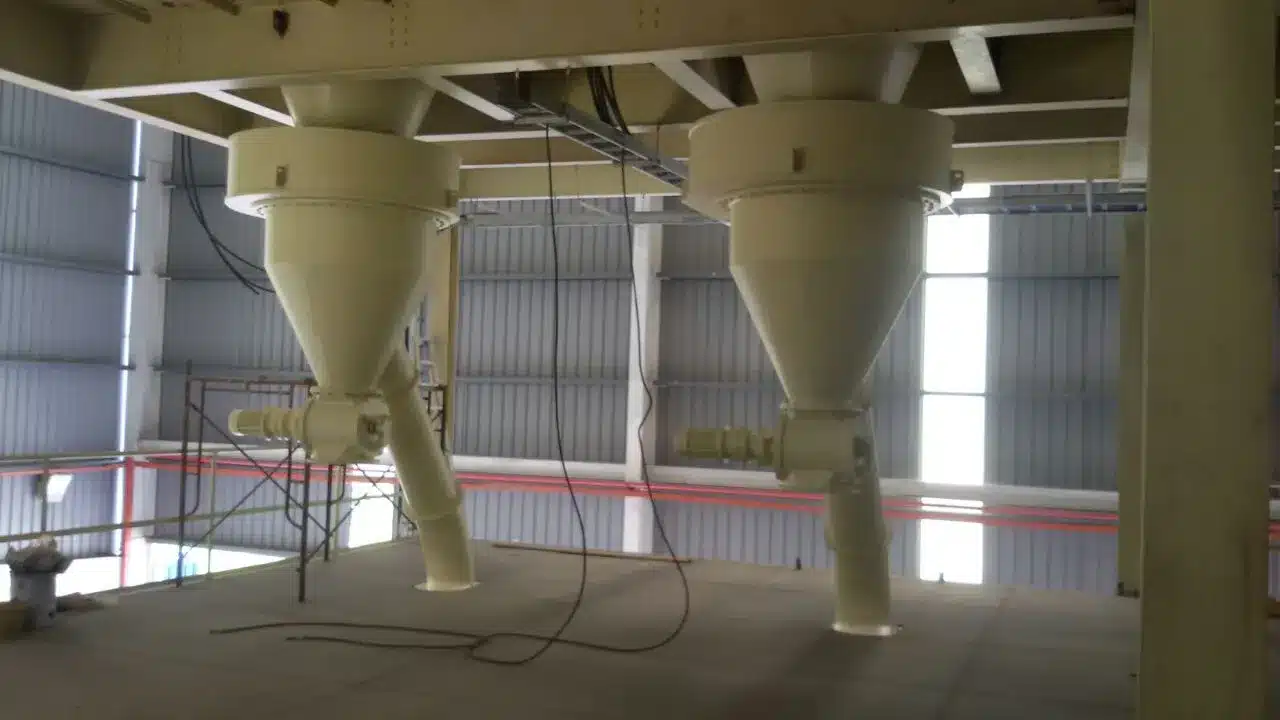

مُصَنِّف

يمكن اختيار نماذج مختلفة من المصنفات وفقًا لاختلاف دقة المنتجات. تعد سلسلة المصنفات HTS مناسبة لتصنيف منتجات D97:3～20μm، وسلسلة ITC مناسبة لتصنيف منتجات D97:8～45μm. تتوفر مجموعة واسعة من التعديلات مع كل مصنف، كما أن التطبيق واسع النطاق في السوق.

من خلال استخدام مجموعات مختلفة من المصنفات الفردية أو المتعددة، يمكن إنتاج منتجات ذات دقة مختلفة في نفس الوقت، أو يمكن تغيير مواصفات المنتج في أي وقت وفقًا للطلب، مما يوفر مرونة أكبر.

تم تجهيز المصنف بجهاز استشعار السرعة ونظام التحكم لقياس وتقييم وتعويض درجة حرارة الهواء وضغط الهواء وحجم الهواء وفرق ضغط الفلتر، وذلك لضمان استقرار جودة المنتج.

المنتجات ذات الصلة

المعايير الفنية

نموذج	1530	1557	1850	1870	2250	2270	2450	2470	2660	2670	3070	3090	3280	3290
قطر الاسطوانة (م)	1.5	1.5	1.83	1.83	2.2	2.2	2.4	2.4	2.6	2.6	3	3	3.2	3.2
طول الاسطوانة (م)	3	5.7	5	7	5	7	5	7	6	7	7	9	8	9
قوة المحرك (كيلوواط)	75	132	160	250	250	380	320	475	500	630	800	1000	1250	1400
حجم التغذية (مم)	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5
الدقة (أم)	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75
