Para converter malha em micrômetro, é preciso entender a relação entre tamanho de malha e tamanho de partícula. O tamanho de malha é o número de aberturas por polegada em uma tela ou peneira. Micrômetros medem o diâmetro de partículas. Um número de malha maior significa partículas menores. Ele indica mais aberturas. Uma tela de malha 100 normalmente filtra partículas com cerca de 149 micrômetros de largura. Então, para converter malha em micrômetro, consulte um gráfico específico. Ele descreve as medições.
Diâmetro interno da peneira (μm) ≈ 14832,4/número de malha da peneira
“Tamanho da malha” mede o tamanho das partículas da matéria-prima. É o comprimento máximo das partículas. O tamanho da malha indica o tamanho do furo da peneira da peneira padrão. Na peneira padrão Taylor, a malha é o número de furos da peneira em um comprimento de 2,54 cm (1 polegada) e é chamada de malha.
Sistema de peneira padrão Taylor: O sistema de peneira Taylor usa uma peneira de malha 200. O tamanho do furo é 0,074 mm. Eleve a raiz quadrada do módulo principal (1,141) à enésima potência (n = 1, 2, 3…). Em seguida, multiplique ou divida. Você obterá um tamanho de furo de peneira mais grosso ou mais fino. Se você multiplicar ou dividir 0,074 mm por (1,1892) à enésima potência, poderá obter uma série de tamanhos de furo de peneira com graduações mais finas.
Quanto maior o número da malha, mais finas as partículas. É similar à ampliação da estrutura metalográfica.
O sinal de mais ou menos antes do número da malha indica se o furo da malha daquele número de malha pode ser perdido. Números negativos significam que as partículas podem passar pela malha. Seu tamanho é menor que o tamanho da malha. Números positivos significam que as partículas não podem passar pela malha. Seu tamanho é maior que o tamanho da malha. Por exemplo, partículas com um tamanho de malha de -100 a +200 podem passar por uma malha de 100, mas não por uma malha de 200. Ao peneirar partículas com esse tamanho de malha, use uma peneira de malha pequena (100). Coloque partículas de malha grande (200) sob ela. As partículas deixadas na peneira com um tamanho de malha grande (200) são partículas com um tamanho de malha de -100 a 200.
Tabela de conversão de número de malhas em mícrons
| malha | Micrômetro (μm) | malha | Micrômetro (μm) | malha | Micrômetro (μm) |
| 2 | 8000 | 42 | 355 | 180 | 80 |
| 3 | 6700 | 45 | 325 | 200 | 75 |
| 4 | 4750 | 48 | 300 | 230 | 62 |
| 5 | 4000 | 50 | 270 | 240 | 61 |
| 6 | 3350 | 60 | 250 | 250 | 58 |
| 7 | 2800 | 65 | 230 | 270 | 53 |
| 8 | 2360 | 70 | 212 | 300 | 48 |
| 10 | 1700 | 80 | 180 | 325 | 45 |
| 12 | 1400 | 90 | 160 | 400 | 38 |
| 14 | 1180 | 100 | 150 | 500 | 25 |
| 16 | 1000 | 115 | 125 | 600 | 23 |
| 18 | 880 | 120 | 120 | 800 | 18 |
| 20 | 830 | 125 | 115 | 1000 | 13 |
| 24 | 700 | 130 | 113 | 1340 | 10 |
| 28 | 600 | 140 | 109 | 2000 | 6.5 |
| 30 | 550 | 150 | 106 | 5000 | 2.6 |
| 32 | 500 | 160 | 96 | 8000 | 1.6 |
| 35 | 425 | 170 | 90 | 10000 | 1.3 |
| 40 | 380 | 175 | 86 |
Número de malha, ou seja, o número de furos
O número da malha é o número de furos, ou seja, o número de furos por polegada quadrada. Quanto maior o número da malha, menor a abertura. Em termos gerais, número da malha × abertura (micrômetros) = 15000. Por exemplo, uma tela de malha 400 tem uma abertura de 38 mícrons. Uma tela de malha 500 tem uma abertura de 30 mícrons. Devido às diferentes espessuras de fio na rede, as taxas de abertura variam. Portanto, diferentes países têm padrões diferentes. Atualmente, existem três padrões: padrão americano, padrão britânico e padrão japonês. Os padrões britânico e americano são semelhantes. Os japoneses são bem diferentes. Meu país usa o padrão americano. Ele pode ser calculado usando a fórmula acima. A tabela de comparação de tamanho de malha da peneira padrão Taylor americana. Informações detalhadas podem ser vistas na seguinte página da web.
A partir dessa definição, podemos ver que o tamanho da malha determina o tamanho da abertura da peneira. E o tamanho da abertura da peneira determina o Dmax máximo da partícula do pó peneirado. Então, o pó de polimento de malha 400 é provavelmente muito fino. Seu tamanho é provavelmente 1-2, 10 ou 20 mícrons. Porque a abertura da peneira é de cerca de 38 mícrons. O D50 do pó de polimento de malha 400 que produzimos é de 20 mícrons. A imagem anexa mostra uma foto deste pó de polimento, e observe que a escala é de 50 mícrons.
A maneira correta de descrever granularidade

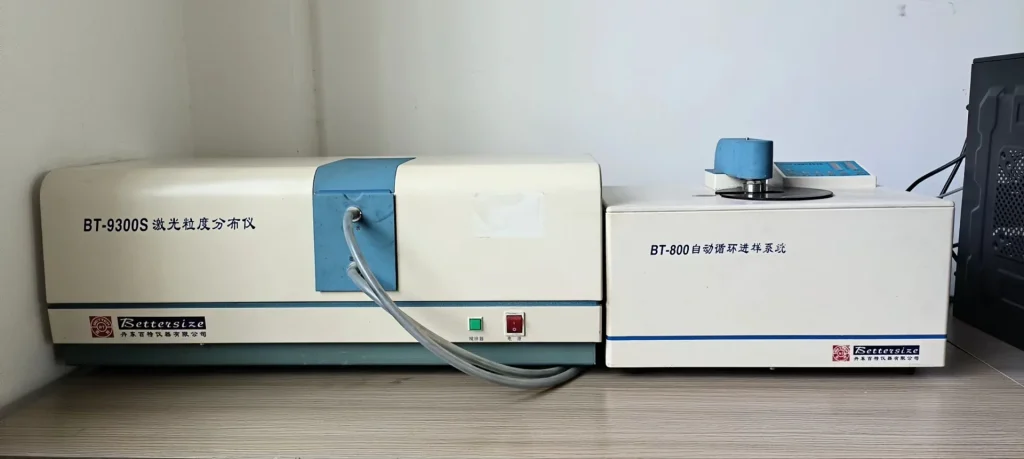

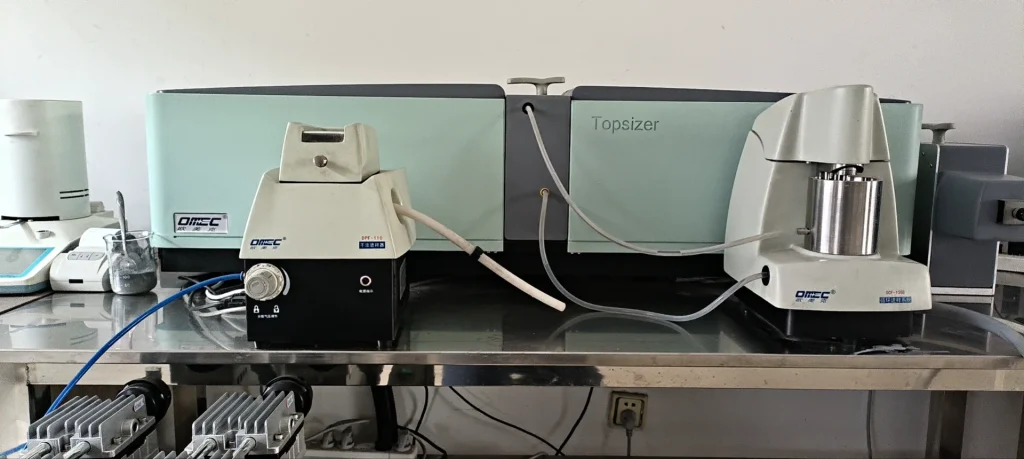

Portanto, é inapropriado usar a contagem de malhas para medir o tamanho de partícula do pó de polimento. Use o tamanho de partícula (D10, D50, D90) para indicar o tamanho. Use a contagem de malhas para converter o tamanho máximo de partícula. Se você leu o padrão JIS japonês para abrasivos, você o achará muito científico. Cada um de seus abrasivos forneceu os requisitos D3, D50 e D97. Os dados de diferentes instrumentos de medição de tamanho de partícula são diferentes. Seus princípios são diferentes. Os requisitos são muito rigorosos. Por exemplo, D50 é pó de 2 mícrons, D3 é aproximadamente 0,9 mícron e D97 é 4 mícrons. O que isso significa? Entre os chamados pós de 2 mícrons, menos de 0,9 mícrons não podem exceder 3%, e mais de 4 mícrons não podem exceder 3%. Isso é muito rigoroso. A maioria dos pós de polimento no mercado, incluindo os estrangeiros, não podem atender a esse requisito. Os pós finos excedem o padrão, especialmente.
Há uma razão pela qual o número de malha é usado para caracterizar o tamanho de partícula do pó de polimento. A antiga fábrica de pó de polimento usa moagem de esferas a seco e peneiramento. Então, o D50 do pó de malha 300 é de cerca de 9 mícrons. O D50 do pó de malha 500 é de cerca de 2 mícrons. Todo mundo tem usado dessa forma, e ele pode basicamente orientar a produção e o uso. No entanto, novos processos de produção e a necessidade de polimento de alta precisão exigem métodos melhores.
O segundo método de conversão de malha para micrômetro
Mesh refere-se ao número de furos por polegada quadrada na peneira. 50 mesh significa 50 furos por polegada quadrada, 500 mesh significa 500 furos por polegada quadrada. Quanto maior o número da mesh, mais furos há. Ele mostra tanto os furos da peneira quanto o tamanho de partícula que pode passar por eles. Quanto maior o número da mesh, menor o tamanho de partícula.
O tamanho das partículas de pó é chamado de tamanho de partícula. Devido ao formato complexo das partículas, há muitas maneiras de expressar seu tamanho. Isso inclui triagem, sedimentação, volume equivalente e área de superfície equivalente. O tamanho de partícula de triagem é o tamanho dos furos de malha pelos quais as partículas podem passar em uma peneira. É expresso como o número de furos de malha em uma peneira de 1 polegada (25,4 mm) de largura, por isso é chamado de "número de malha". Atualmente, não há um padrão global para o tamanho de partícula de pó. Cada empresa tem sua própria definição e método para expressar o tamanho de partícula. As especificações da peneira variam de acordo com o país e a indústria. Portanto, "malha" é difícil de definir.
O mundo agora usa o diâmetro de partículas de volume equivalente para expressar o tamanho das partículas. É em μm ou mm.
| Malha | Tamanho de partícula (μm) | Malha | Tamanho de partícula (μm) | Malha | Tamanho de partícula (μm) |
| 5 | 3900 | 140 | 104 | 1600 | 10 |
| 10 | 2000 | 170 | 89 | 1800 | 8 |
| 16 | 1190 | 200 | 74 | 2000 | 6.5 |
| 20 | 840 | 230 | 61 | 2500 | 5.5 |
| 25 | 710 | 270 | 53 | 3000 | 5 |
| 30 | 590 | 325 | 44 | 3500 | 4.5 |
| 35 | 500 | 400 | 38 | 4000 | 3.4 |
| 40 | 420 | 460 | 30 | 5000 | 2.7 |
| 45 | 350 | 540 | 26 | 6000 | 2.5 |
| 50 | 297 | 650 | 21 | 7000 | 1.25 |
| 60 | 250 | 800 | 19 | ||
| 80 | 178 | 900 | 15 | ||
| 100 | 150 | 1100 | 13 | ||
| 120 | 124 | 1300 | 11 |
